蒸汽排放消音器|安全阀消声器

产品用途

    本系列消声器，主要用于电力，化工、冶金，矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。

  产品特点

    1、锅炉点火排汽消声器（TB型）

     为抑制高压气流排放噪声，本型消声器系综合了最合理的消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，气流内能部分转化成某种频率的声能，虽然其噪声功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效的吸收剩余噪声。当用户按要求安装后，总消声量可达36~42分贝。

    2、锅炉蒸汽安全门消声器（TA型）   https://www.baita8.com

    对于锅炉等装置的安全门，其排汽既应避免过大的噪声，更应让气流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段即不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声相差的原因。本实用新型安全门消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声效果，达到了理想的消声效果。

    3、低压蒸汽消声器（TD型）

    各工矿企业使用着大量0.13Mpa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽取器、汽轮油泵、锅炉连续排污、定期排污等。以上设备的排气管要求配置结构轻便、安装更方便的消声器。本公司针对不同的消声对象，设计有专用的消声器，可满足用户的要求。

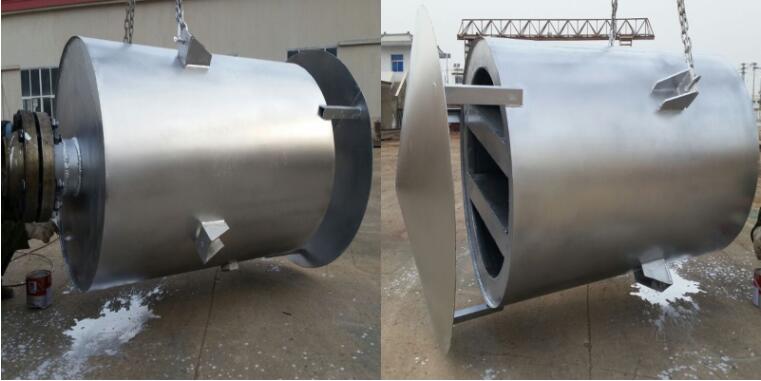

消音器结构

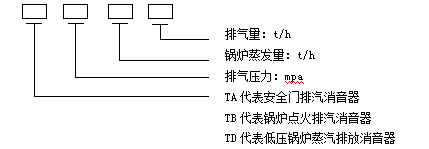

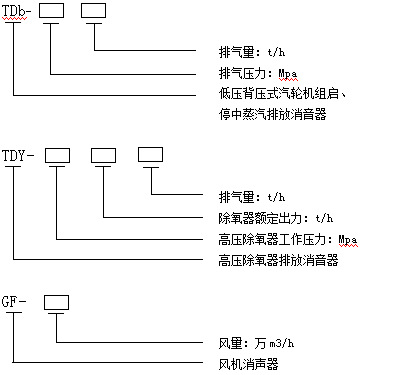

常用型号说明

  常规规格

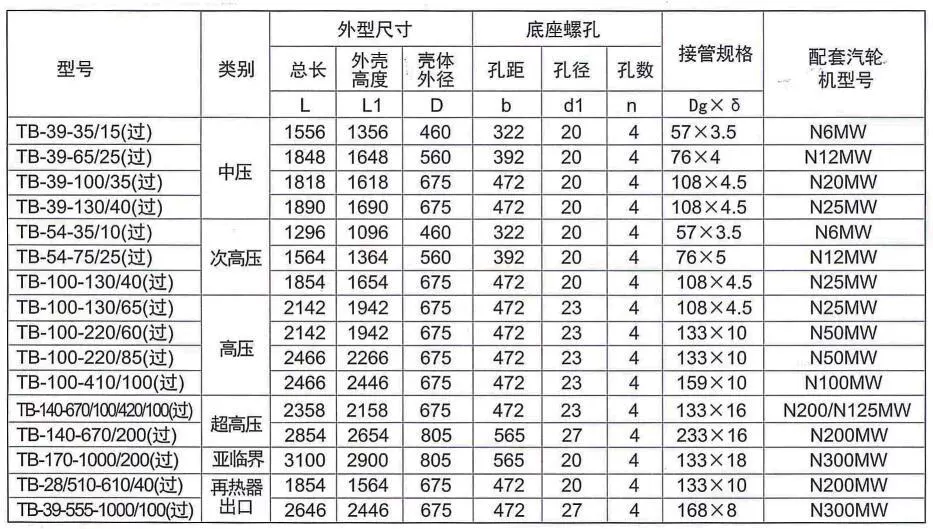

1、锅炉点火排汽消音器

  2、锅炉过热器、汽包安全门消音器（TA系列、过热蒸汽用）

备注：以上是常规消声器参数，数据仅供参考，我公司可以根据客户实际工况，进行设计制造。订制需提供排气量、排气温度、排气压力、法兰口还是焊接口，若是法兰口连接，法兰的公斤压力是多少？材质要求，复合型还是小孔型。

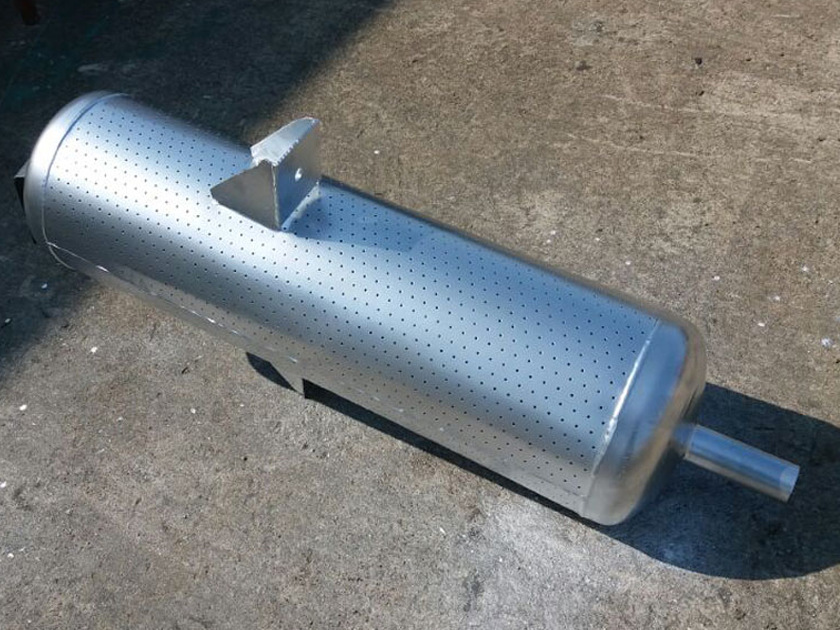

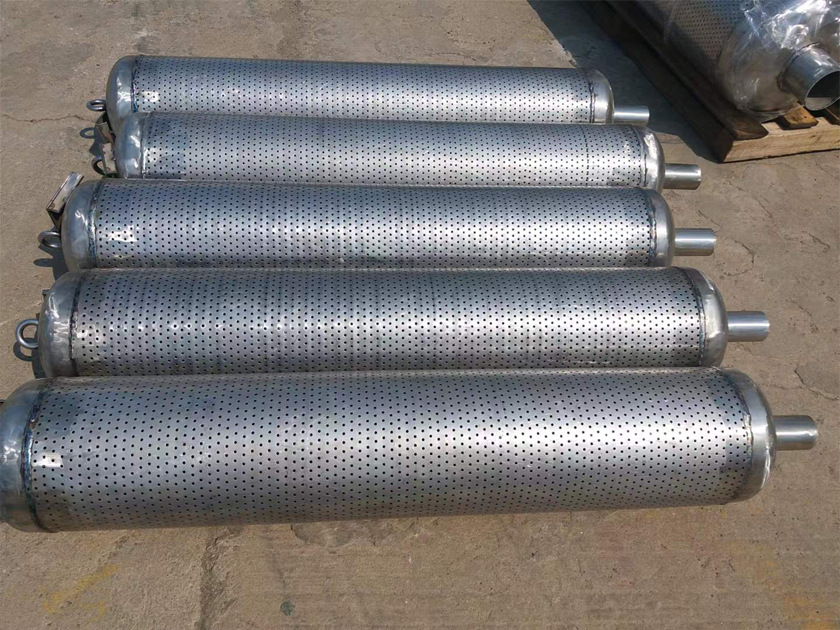

 小孔型消音器-降音量30-35分贝

一、小孔喷注型消音器概述：

小孔喷注型消音器系九十年代研制及开发的新一代蒸汽排放降噪产品，江苏白塔装备制造有限公司根据大孔降压喷注消声的原理，通过优化设计，其降噪指标、安全性能和使用寿命远优于目前市场上同类蒸汽排放消音器产品，可更好的满足电力、冶金、石油、化工、纺织、造纸、食品等工业的低压、中压、次高压、高压、超高压、亚临界等参数的各种锅炉、压力容器管道排汽（气）放空及其安全阀、释放阀排汽（气）的降噪需要。

江苏白塔装备制造备有限公司蒸汽消声器与国内、外同类产品相比，本系列具有以下独特优点：
小孔喷注消音器是一种能阻碍声音传播而让气流顺利通过、防治气流动力性噪声的专用设备。在结构上合理紧凑。具有体积小，重量轻，强度高，安装检修方便等优点。是一种效果显著的控制排气放散噪声的消声设备。其消声值在35-45dB(A)。使排放标准符合国家《工业企业噪声卫生标准》。 由一、二、三级消声筒材质采用不锈钢(1Cr18Ni9Ti)和碳钢制作，具有耐热、耐腐性，能经久耐用。

二、小孔喷注消音器组成系列：

　　小孔喷注消音器主要应用于发电厂电站、热电公司、石油、化工、钢铁、冶金、造纸、印染、纺织等工矿企业。消音器是由多级不同的筒体组成，排放气体经内筒的一、二次扩容降压体后再经最外层均匀分布小孔的声学壳体喷散出各自独立的气注至大气中。蒸汽放散消音器适用于锅炉、汽轮机、蒸汽发生器、蒸汽管网等诸多热力系统的蒸汽设备排汽放散消声降噪音。主要分有TA系列蒸汽安全阀以及排汽阀、释放阀、泄压阀排汽放散消音器；TD系列低压蒸汽排汽放散消音器，其子系列有TDy系列高压除氧器排汽放散消音器、TDb系列背压式汽轮机排汽放散消音器；TB系列启动生火对空排气放散消音器。

三、小孔喷注消音器的材质选用：
　　小孔喷注消音器，声学壳体我公司推荐使用不锈钢制造，连接管根据设备蒸汽工况来确定。常用的三种接管材质为：20G、304（0Cr18Ni9）、316(1Cr18Ni9Ti�Cr18Ni10Ti)不锈钢以及适用于高温高压的合金钢管。
四、小孔喷注消音器的适用范围：
　　安装接管：DN25、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450……
　　蒸汽工况：蒸汽温度：104℃-540℃，蒸汽压力：0.5-13.83MPa
　　热力设备的蒸汽排放对象种类繁多，江苏白塔装备制造有限公司可根据您所提出的排汽量、蒸汽压力等级、蒸汽温度及接管尺寸等设计制造出相应满足于运行参数的消声降音设备。定制组合式蒸汽排汽消音器。
五、小孔喷注消音器订货须知：
1. 提供消声对象为何种设备
2. 蒸汽排汽管尺寸 (φ×δ<外径×管壁厚度>)
3. 排汽量 ( t/h )
4. 压力(MPa)

5. 温度 (℃)

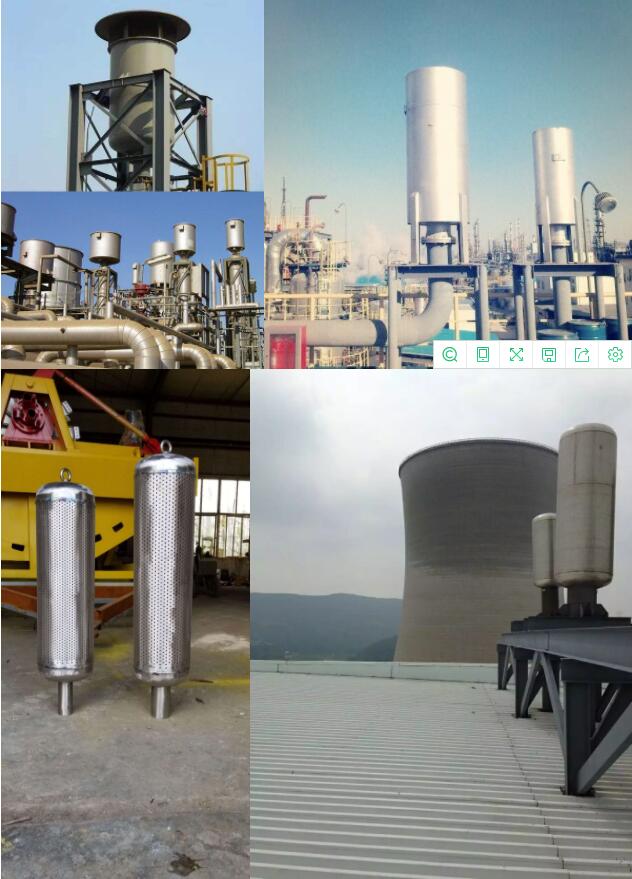

消音器使用设备

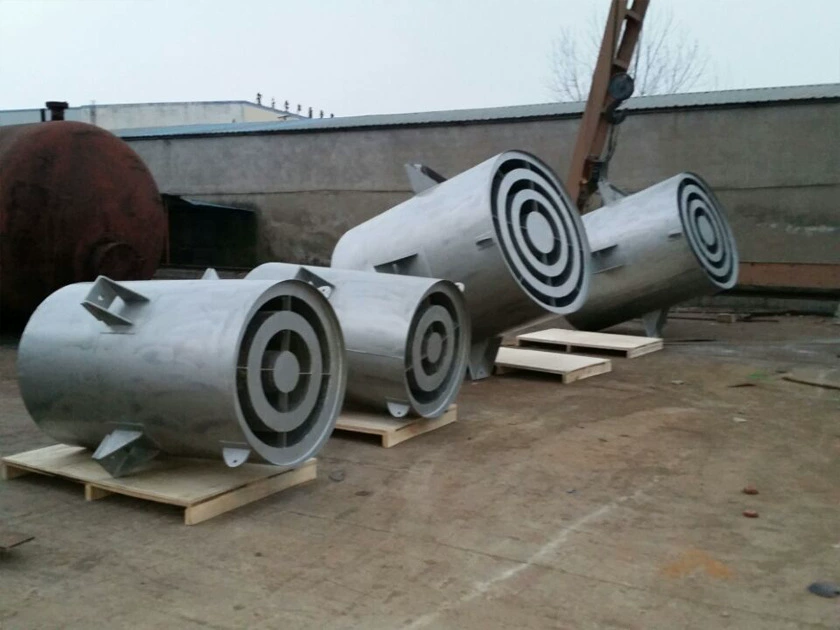

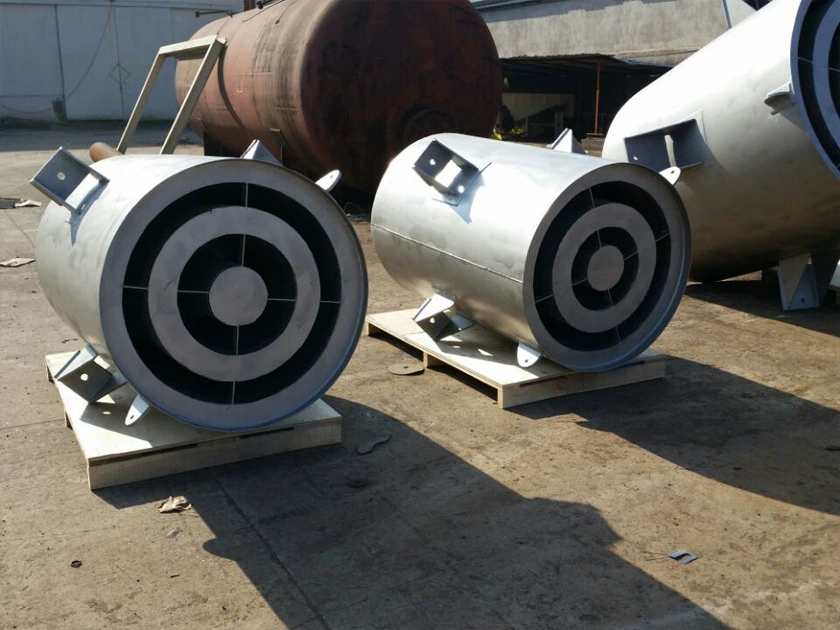

消音器发货

订货须知

1、使用对象（如锅炉点火排汽、安全门排汽、风机、除氧器排汽等）。

2、锅炉蒸发量、蒸汽压力、温度。

3、排放量：t/h

4、原有接口管径、壁厚。

5、用户只要提供的技术参数齐全，我公司可代为设计生产任何种类规格的消音器。

   制作样图
