吹管消声器|冲管消音器

用途

对于吹管消声器可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，蒸汽吹管用消声器的设计不能只单纯考虑降声效果，应首先要满足蒸汽吹管的需要，即保证的流速、的阻力、的动量为前提，然后以降压、节流、扩容、移频消声技术来降低噪声。

锅炉吹管是消除管道中杂物工程遗留物的快捷简便的方法：在吹管过程中产生高达130-150dB左右的巨大噪音，助利吹管消音器可减弱噪音的产生与传播，使出口噪声消声量达到30-40分贝（A声级）以上，相应地响度降低60%以上，主观感觉有明显效果。已在国电常州电厂60万千瓦超临界参数机组上试用，各部件无变形、焊缝无损伤；测得离消声器1m距离噪声符合GB12348《工业企业厂界噪声标准》，降噪声效果优于国内外同类产品。

一、产品概述

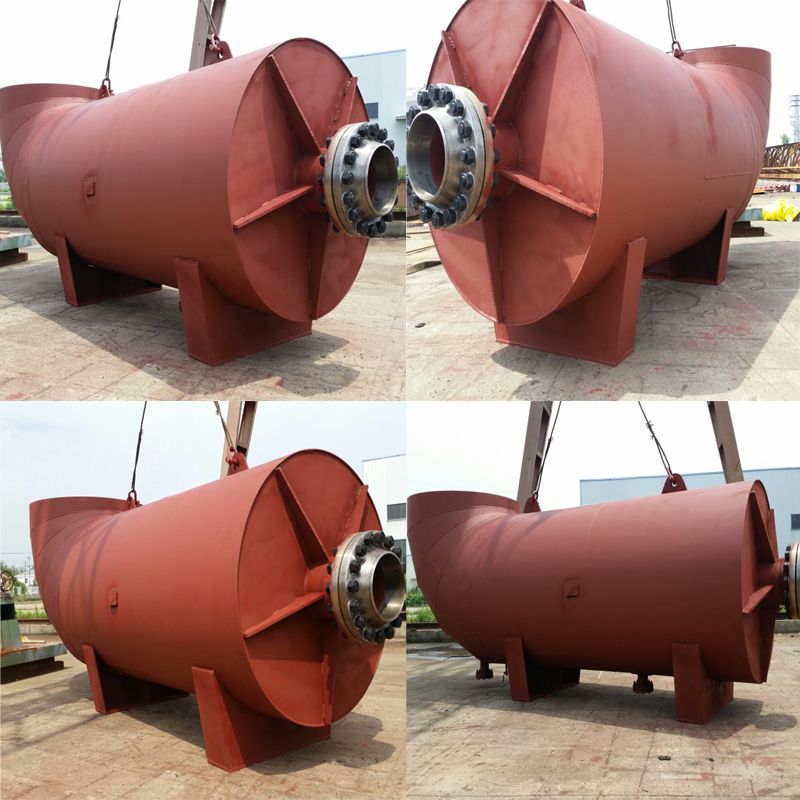

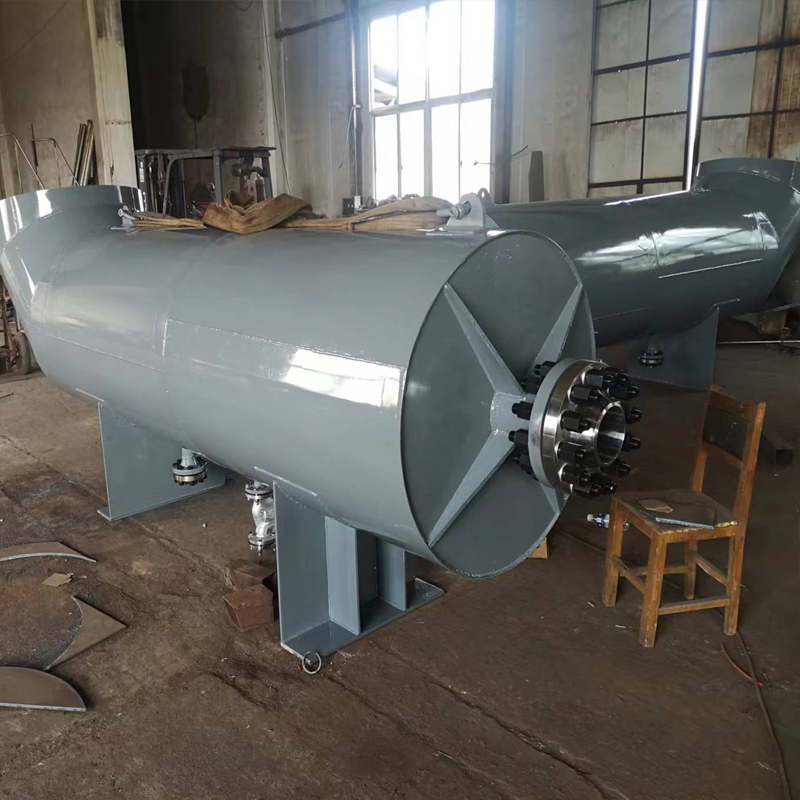

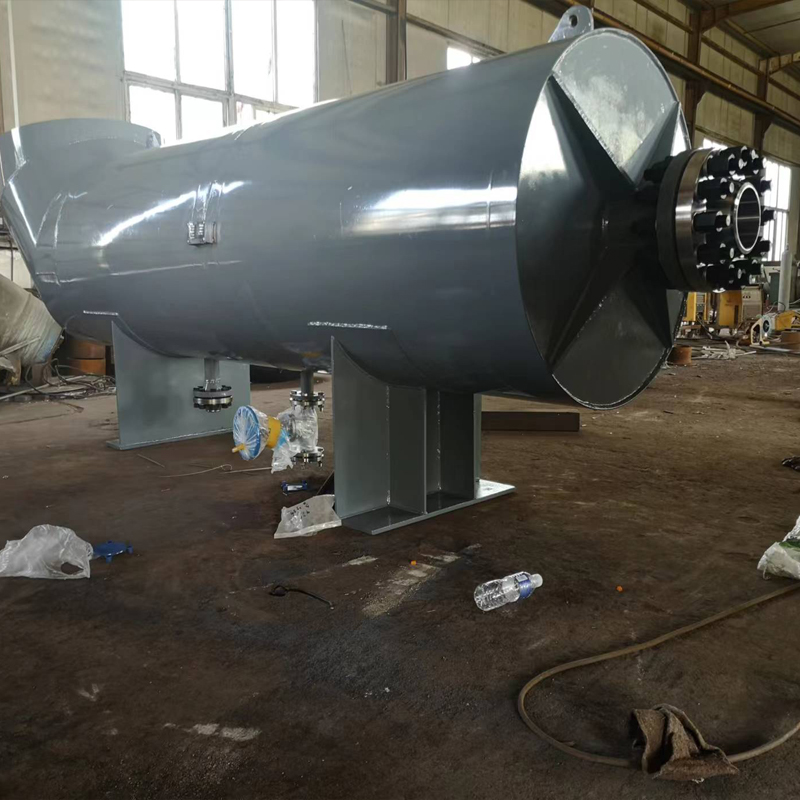

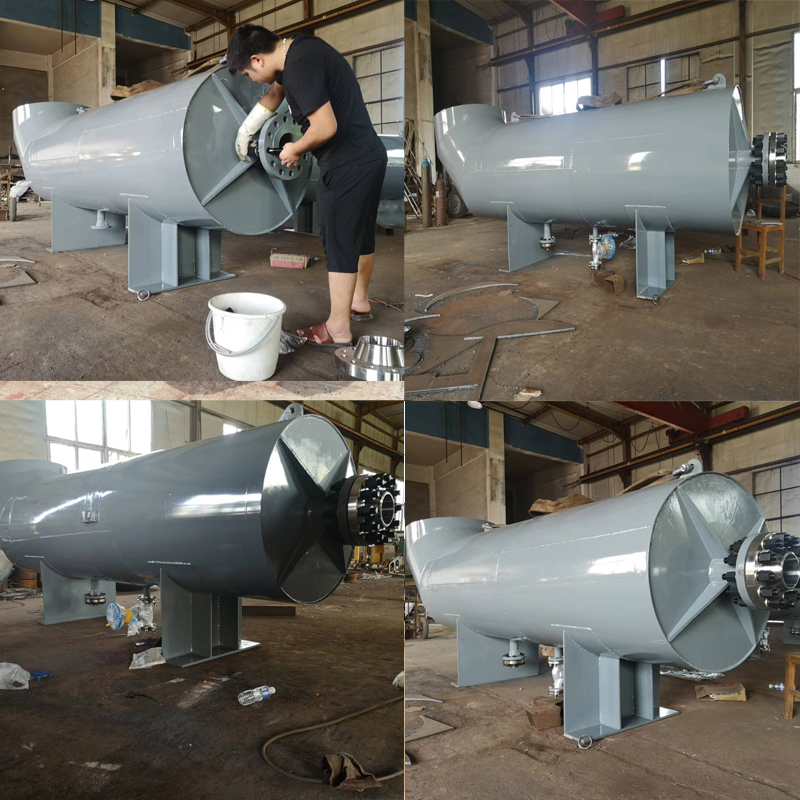

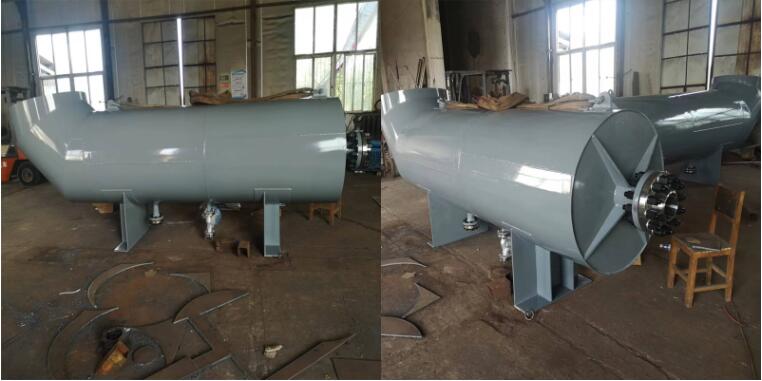

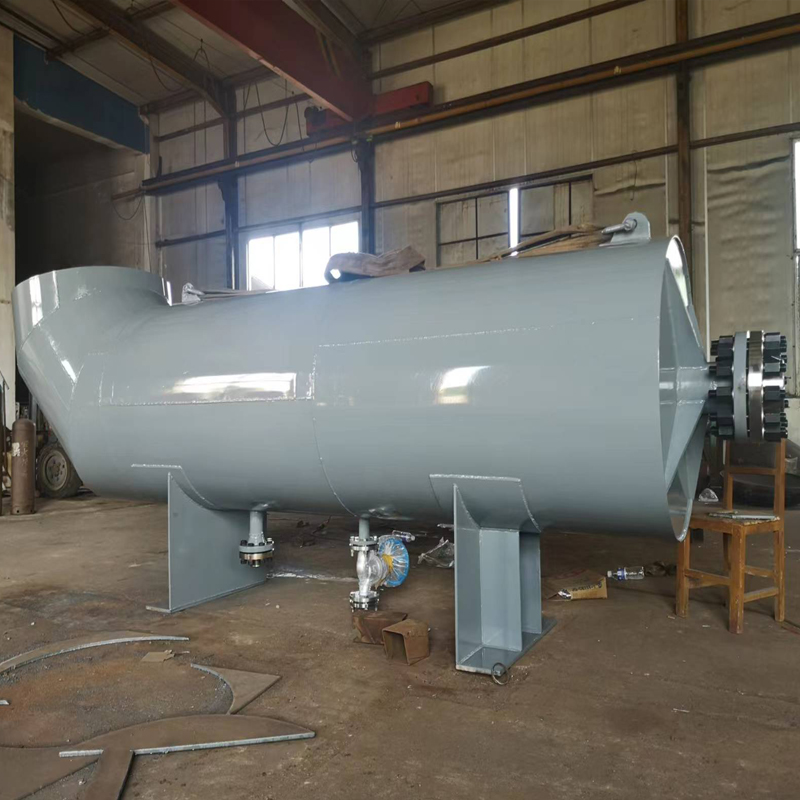

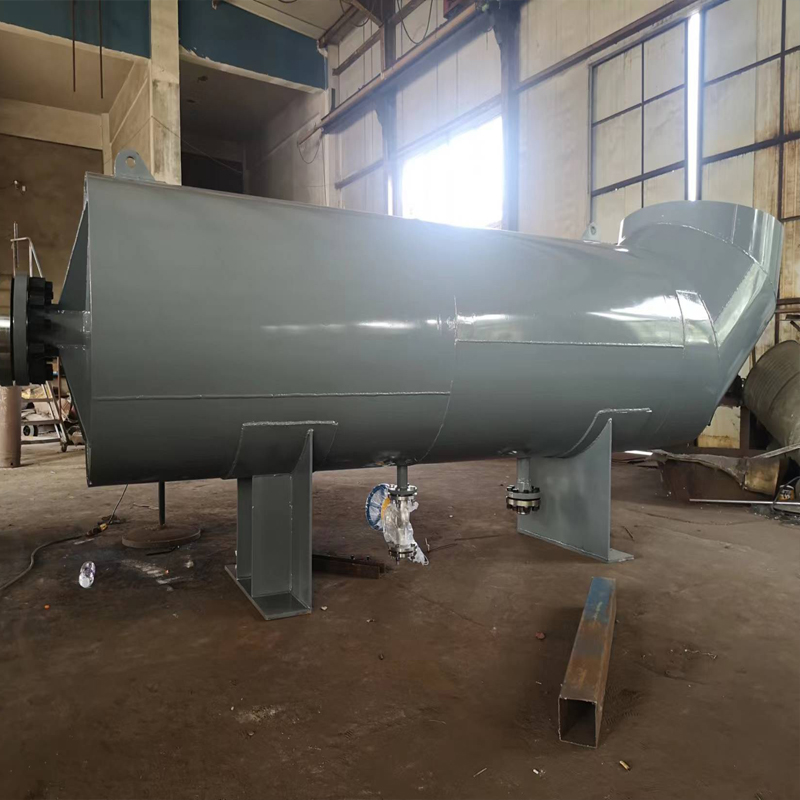

随着电力行业的高速发展，机组容量不断增加，在火力发电机组安装投运前，为了确保机组的经济运行，对主蒸汽管道、过热器等管道等进行吹道，使管道内大量的铁锈皮，焊渣、氧化铁以及其它杂物，在高温汽流的裹胁冲刷下，经过多次冲管能够地收集排除。在吹管的同时，强大的汽流从管口中喷出，由于汽流冲击和剪切管口周围的空气，产生高达160db（A）以上的噪声，严重影响数平方公里范围内居民的正常生活和身心健康，和对环境造成污染，以及被气汽流裹胁出 的杂物对人的和设备构成威胁。为了解决以上问题，达到降低噪声，收集杂物等工业垃圾的功能，我公司经过多年实践研究，特推出XG型锅炉吹管消音器。

二、 构特点

1、 采用多级降压、控流、抗喷阻，吸音复合组合，具有宽频带消声特点,在结构上更强化了抗、喷阻消声机理，达到了理想的消声效果。

2、 被吹管道内的杂物工业垃圾，在高温蒸汽的高速裹胁冲刷下，经过撞击，收集于排污段。

3、 采用喷水装置达到减温，减压作用。

4、 根据不同的压力、温度，选用不同的耐温、耐压材料。

5、 结构紧凑可靠。

6、 消音量：≥35dB（A）

三、 根据用户提供口径，进行设计。

四、 技术参数

1、压力： Mpa

2、温度： ℃

3、排汽量： T/H

4、消声量： 35dB（A）

5、口径： mm 6、压阻： ≤800Pa

五、 检验制作标准：

a) 按《钢制压力容器标准》制作

b) 检验按GB12349-94标准执行和《电力建设施工及验收技术规范》DCT5047-95中规定执行

c) 按《火电机组启动蒸汽吹管手则》1998版执行

d) 焊接工艺按《焊接工艺评定》执行

e) 按《火电工程调整试运质量检验及评定标准》执行

f) 按DT/L852-2004《锅炉启动调试手则》执行

六、 型号：温度 排汽量 压力 口径 管道消音器个字母

超临界机组蒸汽吹管时蒸汽温度高的要求，吹管消声器进口部、节流筒选用材料：0Cr18Ni9，二级节流筒、外壳选用材料：20g或16MnR。

2、适用于恶劣的工作环境，工作介质中可含水、铁质杂物（颗粒度可达∮30mm）、工程遗留物。

3、降噪量可达20dB～40 dB（A）。适用于（吹管方式）：稳压吹管、降压吹管、加氧吹管。

4、在设计、制造时参照执行GB150-1998《钢制压力容器》技术规定。为确保消声器使用，消声器在结构上必需制定和满足强度、差胀、位移、疏水、锈蚀余量和防被块状杂物击伤的措施和要求。消声器制造质量应由设计和主管机构的专业人员进行监督检查。

定货参数

在订购PG型吹管消声器时须提供下列资料：

1、吹管气体压力温度。

2、吹管通径、壁厚。

3、排放量。
