风机消声器|除尘烟囱消音器

风机消声器概述

风机消声器（Fan silencer）与排气管道消声器以及鼓引风机消音器的形式相同，均采用对中、高频宽带特性有较好效果的阻性吸音降噪原理，对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。

风机消声器简介

阻性消声器是生产的一种吸收型消声器，根据气流通道结构的不同，一般分为直管式、片式、折板式、蜂窝式、声流式、迷宫式和弯头式等。阻性消声器是利用声波在多孔性吸声材料传播时，受摩擦和粘滞阻力，将声能转化为热能耗散掉，从而达到消声降音的目的。它是所有消声器中应用 的一类消声器。

抗性消声器它与阻性消声器消声降噪原理不同，它不能直接吸收声能，而是利用管道上突变的界面或旁接共振腔，使沿管道传播的某些频率声波，在突变的界面处发生反射、干涉等现象，从而达到消声降音的目的。分为扩张室式消声器及共振式消声器。

因在实际噪声控制工程中，噪声以宽频带居多，通常将阻性吸音降噪声及抗性消声降音结构组合起来，以控制高强度的宽频带噪声。

风机消声器分类

风机消声器分为：离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。

根据风机进出口结构不同，分为圆形结构和矩形结构。

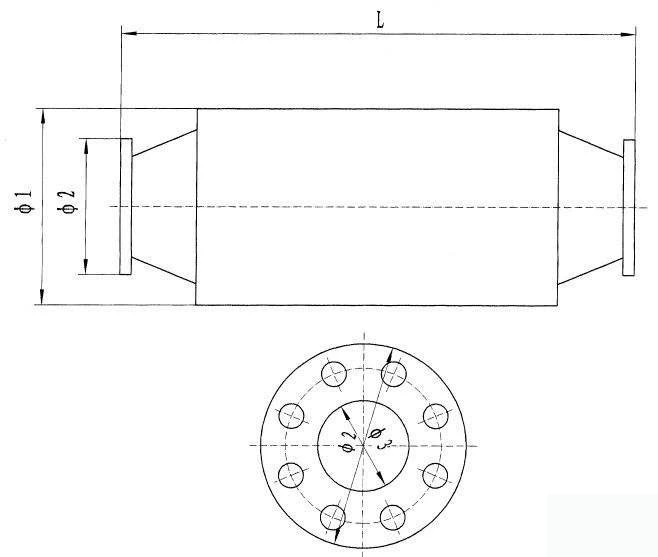

（1）圆形结构分用于风机接管口为圆形,又分为A、B型两种，A型两端均为法兰盘，直接串接于管道中(即管道消声器)，B型一端为法兰，另一端为直接大气排空(可装防雨风帽)，仅供设置在室外管道末端和封闭式机房进风口选用。

（2）矩形形结构中的阻式消声片一般厚度为100 mm，150 mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以限度的增宽消声频带

风机消声器（GF型）

本公司所生产的GF型风机消声器系列产品用于治理风机对环境所形成的空气动力性噪声的消声装置。供各类离心式及轴流式通风机进、出风道的消声之用。https://www.baita8.com/

该消声器系列产品为阻抗声流型。根据对发电厂各类风机运行现场的噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，可同时采用具有较大材料饰面的狭矩形通道，以增强吸收效果。风机的噪声源在噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量的要求也不相同。为此本产品采用了对高、中频噪声起消声左右的阻式结构及对中、低频噪声起消声左右的抗式结构，同时在阻式通道中采用了高频机低频两种消声区，用以限度地增宽消声频带，以实现良好的消声效果。用户按要求安装本产品后，其极限噪声级将不超过65-90分贝。

风机消声器（GF型）主要部件结构介绍

GF风机消声器主要结构由1消声器本体2防雨帽3多通道消声筒4控流消音片等主要部件组成。

（一）消声器本体

消声器本体主要有Q235材质钢板，通过卷板机卷制到设计尺寸，再进行拼接焊接，通常采用双面焊接工艺，本体外侧加装有安装支撑座，装卸车吊耳，垂直安装吊耳等组成，安装前因检查吊耳接各个焊接点是否牢固，方可进行吊装安装。

（二）防雨帽

防雨帽是为了在生产过程中防止雨水等异物的倒灌，给设备运行带来损伤。防雨帽和消声器本体的距离支撑一般设定为300-700mm之间，根据现场情况设定后对防雨帽支撑加以焊接加固.确保设备安全运行.

（三）多通道消声筒

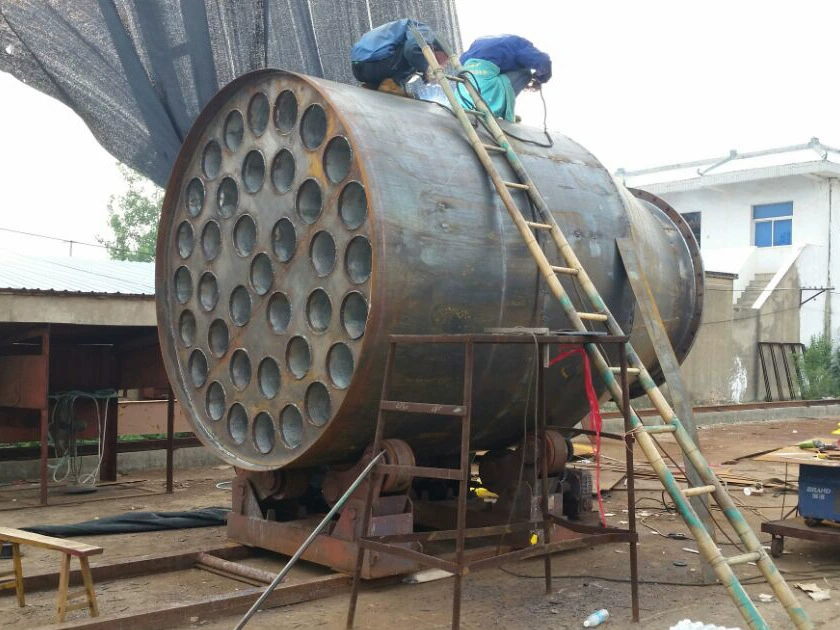

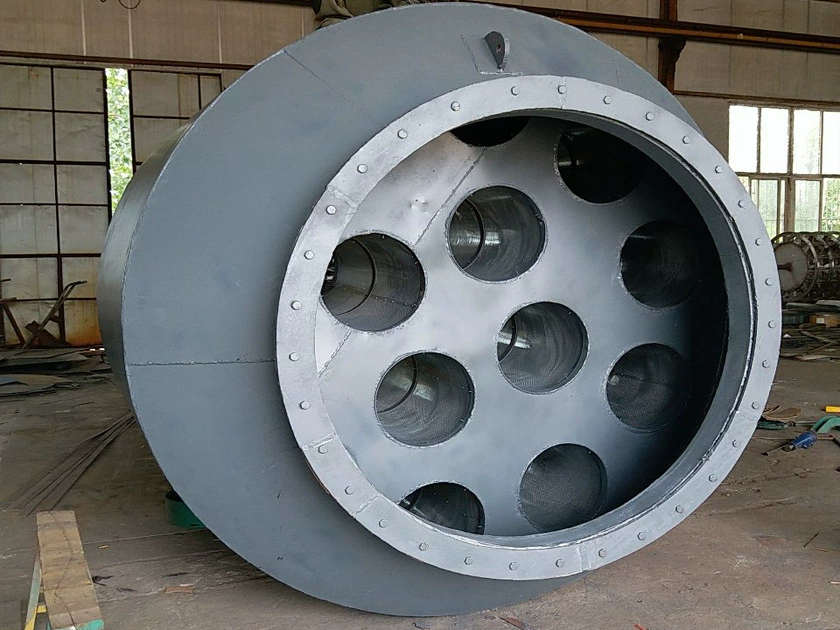

多通道消声筒采用镀锌孔板卷制而成，孔板外部包覆玻璃纤维布，纤维布外侧加入吸声岩棉.多通道消声筒又称蜂窝形消声筒主要用来倒流压降，分流后的风量及噪声会被消声筒外部吸声材料吸附，达到消声降噪的目的。安装时检查筒体及冲孔板是否牢固。

（四）消声片

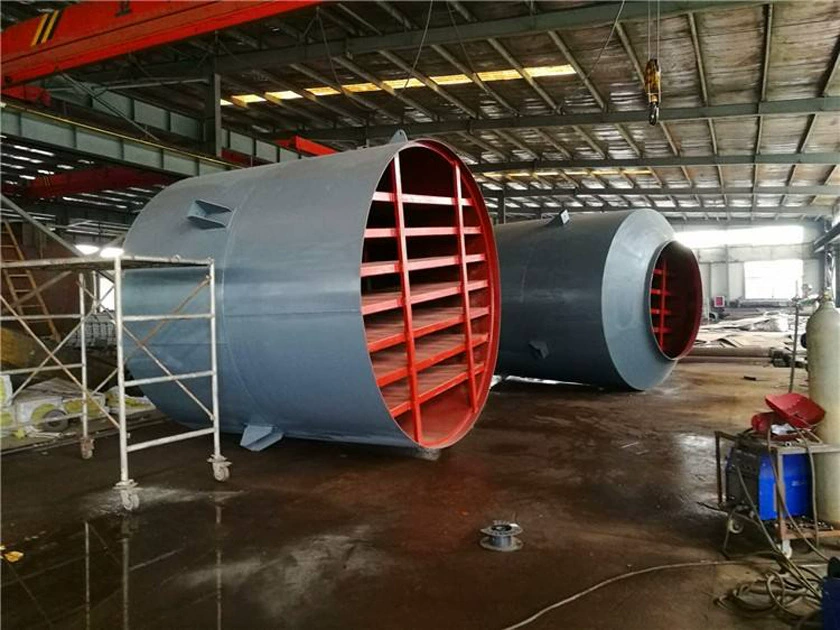

消声片是有多孔吸声板,吸音玻璃纤维，消音石棉组成，具有吸音效果好，控流降低压降及噪声的多重效果，安装前检查是否牢固。

风机消声器工作原理及工作条件

1）工作原理

风机消声器主要是根据风机的排风量,所排气体的性质及温度来对消声器进行前期的选型设计.复合型消声器主要是针对大流量气体,进行一次控流分级达到降低压降,分散气流，在气流分散的同时对高速高压气体产生的撞击、摩擦等噪声通过控流板内部的吸声材料进行一次降噪处理。分流后的气体进入二次控流降噪处理,二次降噪一般有蜂窝、控流板、吸音外壁等各种形式的控流吸声部分组成。根据客户的要求不同消声器的设计及工作原理不同，但大体上还是以控流、分流、吸音等部分组成。

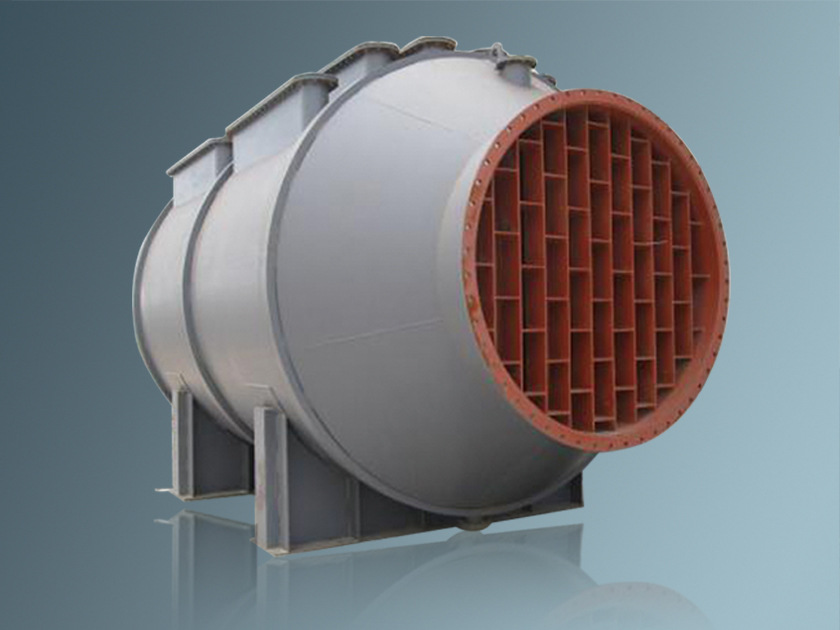

GF型根据阻声片消声原理所研制，该型消音器声学性能优良，空气动力性能良好；结构合理，便于安装，是一种大风量阻性蜂窝式消音器，抗性段采用了多室抗性胶直管通道及十字形吸声片形式，从而保证了在较宽频带范围内具有足够的消声量。GF型消音器结构由许多平行的单元消声管排列组成，消声管之间填充多孔吸声材料，为减少气流激发壳壁振动而产生辐射声，在外壳上设置了加强筋。

根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。另，风机的噪声源在噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。　

　　为此GF系列通风管道消音器及鼓引风机消音器均为阻抗声流型，采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构，同时在阻式通道中采用了高频及低频两种吸音消声区，用以限度的增宽消声频带，以实现良好的消声降噪效果。

GF系列通风管道风机消音器及鼓引风机消音器适用于各类离心式、轴流式、罗茨风机及空压机。

 2）工作条件

（1）风机气流中的固体含量不得超过10%每立方米。

（2）排出或吸入气体，无腐蚀性。

（3）气体中所含的水份无粘稠性或其他无腐蚀性液态气体通过消声器。

风机消声器使用范围

主要用于各种系列的高压离心通风机，用于降低进，出风口等空气动力性噪声。用于电力、石油、化工、冶金、市政、纺织、水泥、环保等行业的高效消声降噪之用。例如：高压风机、离心风机、轴流风机、罗茨风机、鼓风机、引/送风机、通风机、斜流风机、横流风机等等风机。

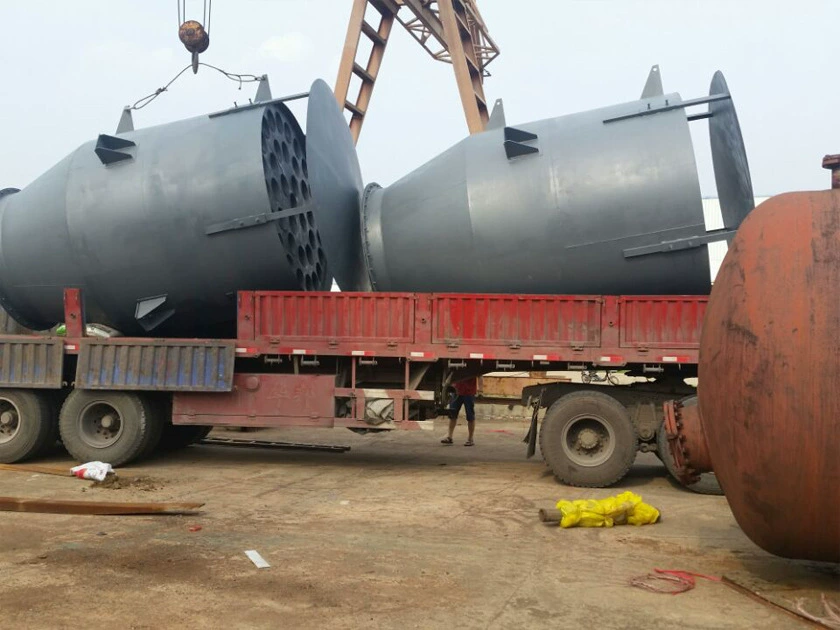

风机消声器运输、验收及贮存

a.产品在吊装、吊卸和运输过程中不得损坏消声器的外包装，以防止杂物进入消声器体内或堵塞小孔。

b.消声器验收时根据装箱清单核对消声器规格型号，检查消声器是否完好，技术资料（包括产品合格证、质量证明书、消声器竣工图和使用说明书）是否齐全。

c.消声器验收后若不立即安装仍应包装好贮存，不要使消声筒小孔及接管坡口长时间外露，即使是安装前在现场短时堆放，亦不允许将消声器裸露卧放在有泥砂或其他杂质的地方，以免堵塞小孔。

订货须知

      1、使用对象（除尘、进排气风机、车间进排气口，其它各类高低压风机噪声治理等）。     2、风机排气口，进气口，管道中间安装形式，管道端面安装形式，垂直安装形式，水平安装形式等作出说明。     3、排放量：m³/h     4、原有接口管径、壁厚。     5、用户只要提供的技术参数齐全，我公司可代为设计生产任何种类规格的消音器/消声器。

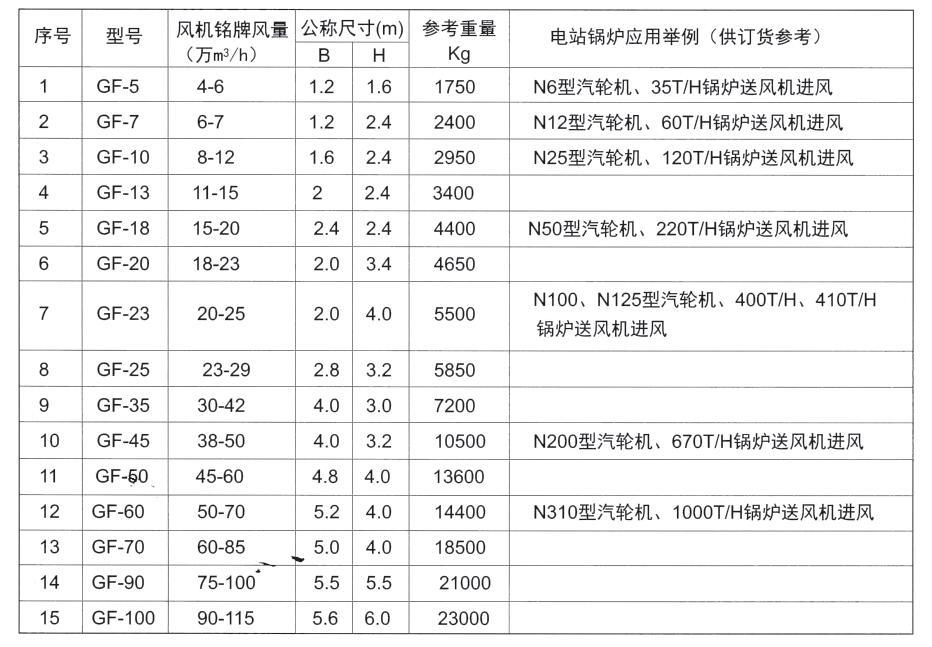

消声器的技术参数

消声器技术参数指工作介质的类别、工质排放量（m³/h）、工质在阀前的状态参数以及排汽（气）管道的口径和长度（mm）,安装连接形式等，它们是设计消声器规格的主要依据。具体参数及尺寸、重量见样本或随机资料。

备注：以上是常规风机消声器参数数据仅供参考，订购需提供风量，口径，蜂窝式还是片式，吸音孔板材质镀锌板还是不锈钢材质要求，安装形式：垂直安装还是水平安装，连接形式法兰还是焊接。我公司可以根据客户实际工况，进行设计制造。

由于风机种类较多，我公司可以根据客户的风机类型如：罗茨风机、螺杆高压风机、离心风机、排气轴流风机等各类风机的排风量、压力、温度、过流介质等设计制造各类风机消音器，欢迎来人来电洽谈，服务热线：13776492666  黄经理

说明： 1、当用户排汽接管规格与表不符时，外形尺寸将有所变化；

          2、热力设备值蒸汽排放对象种类繁多，本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的消音器。

          3、各类风机的参数如：功率、排风量、压力等。

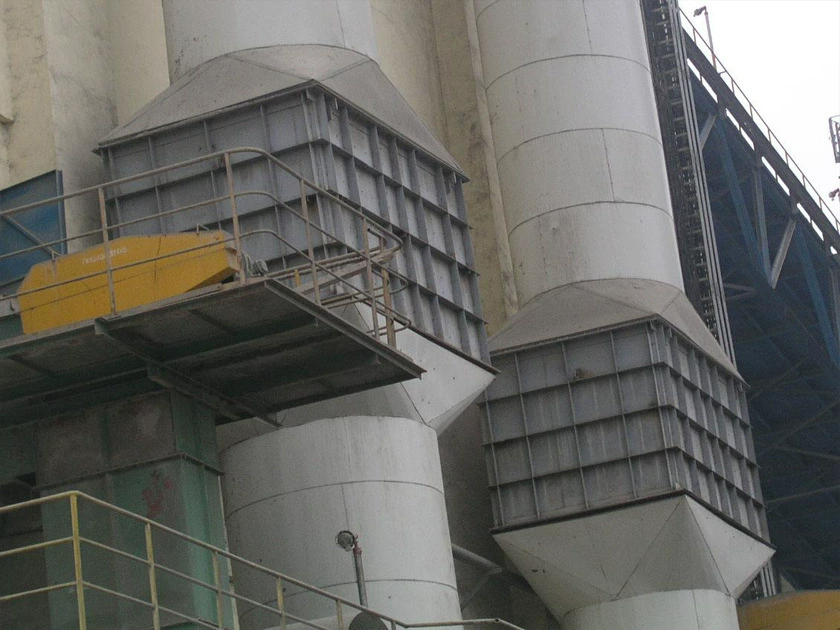

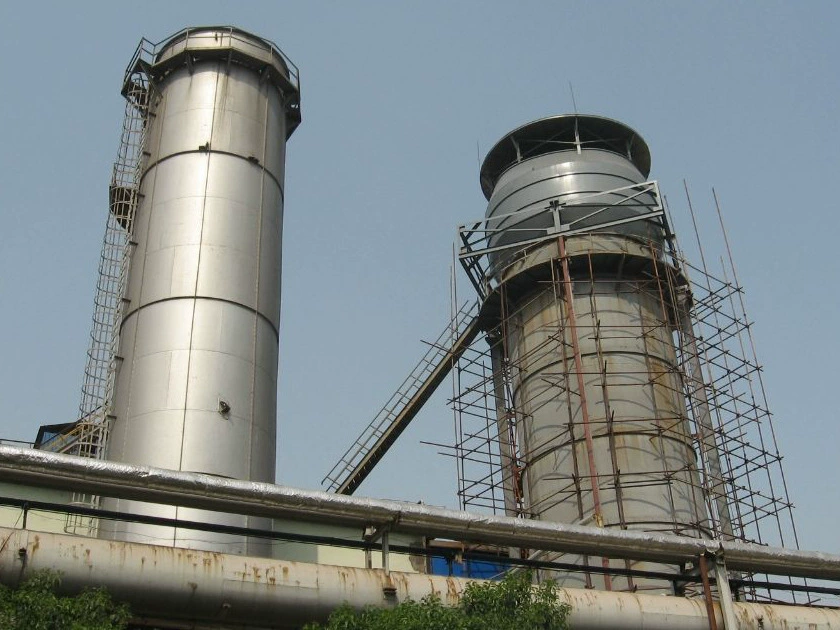

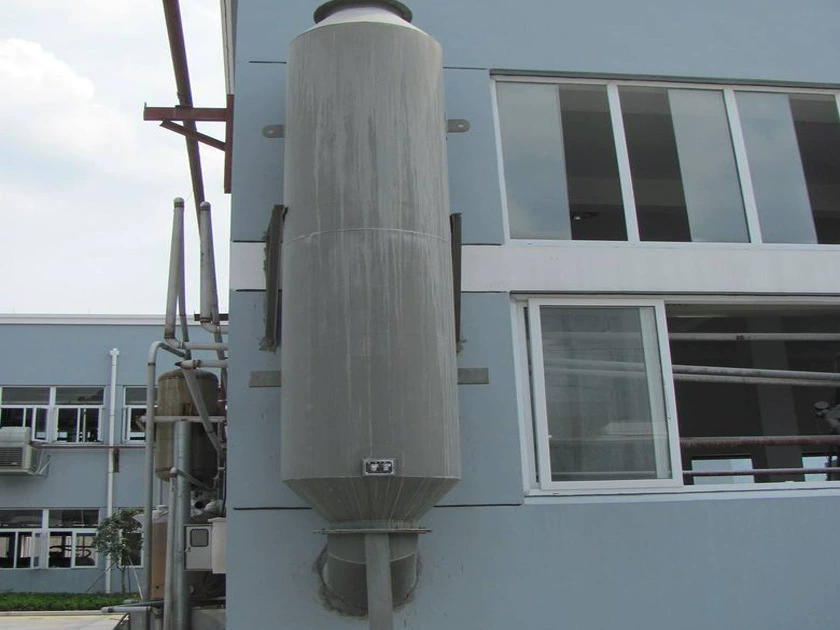

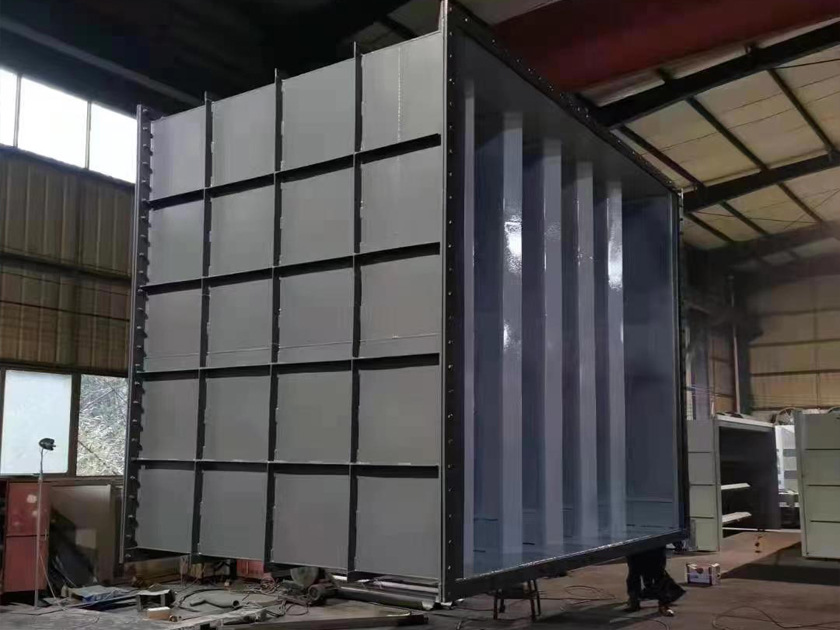

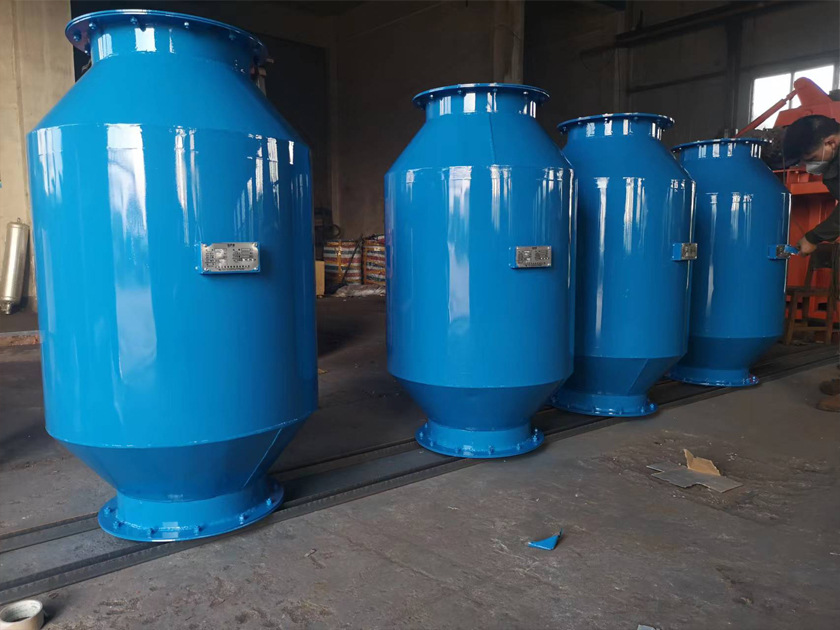

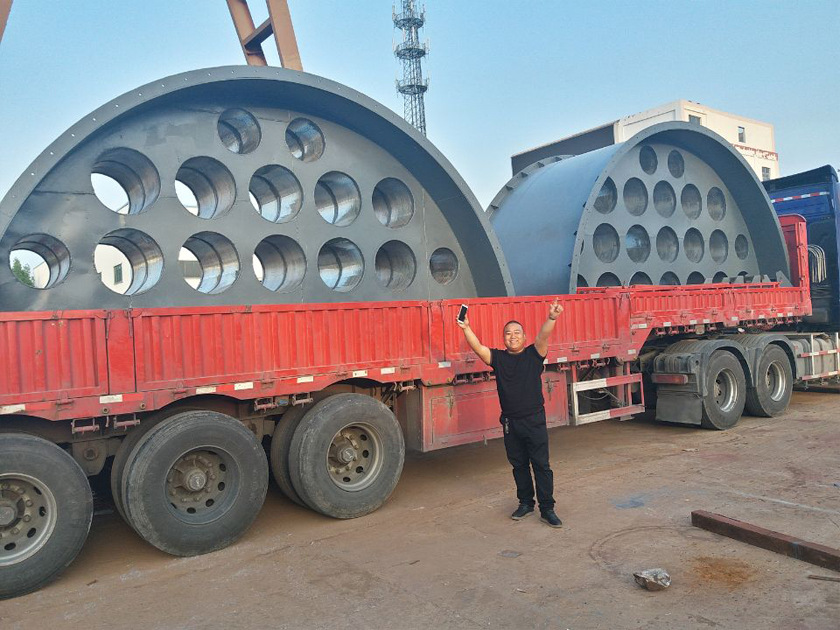

风机消声器使用案例：
