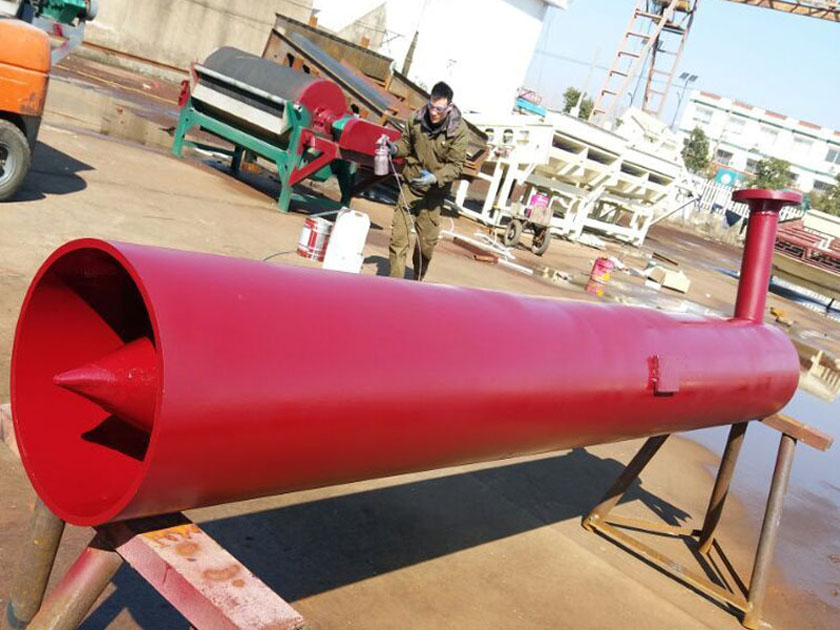

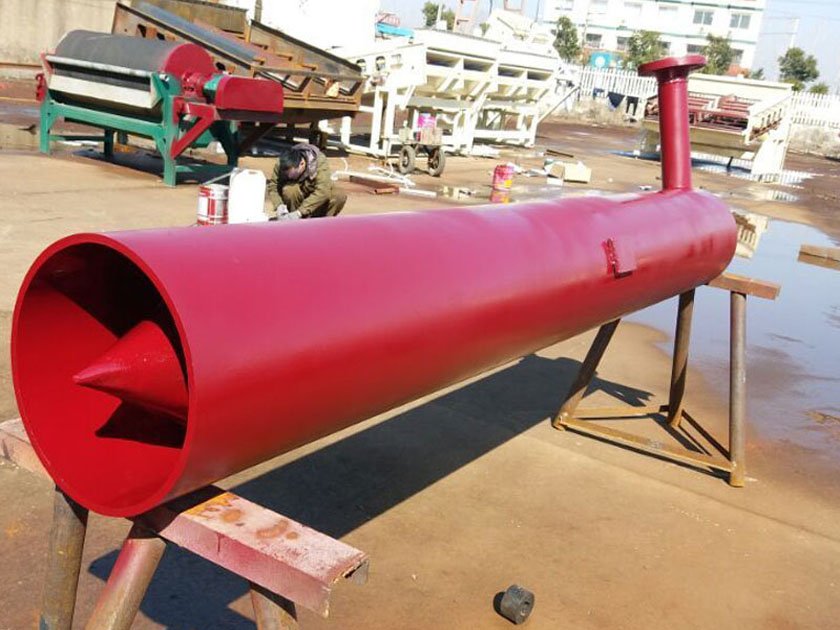

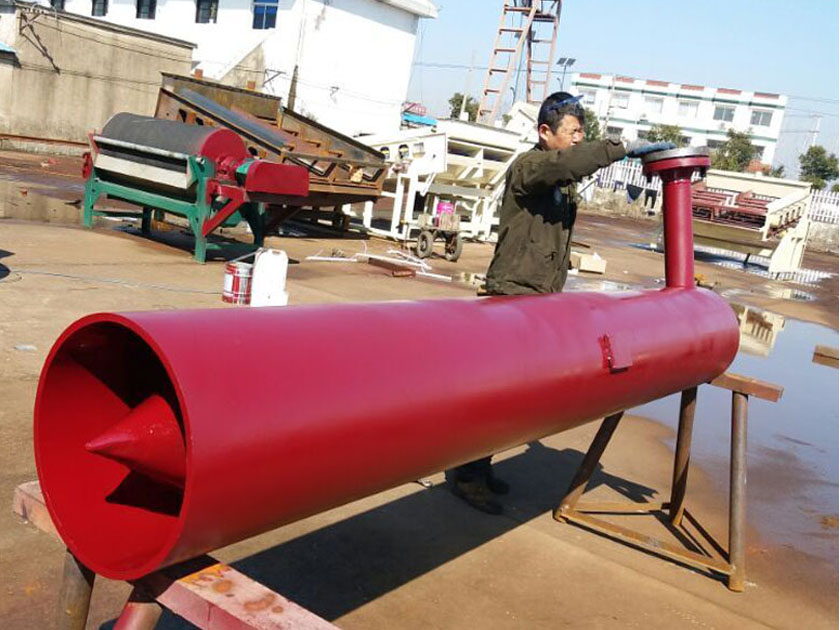

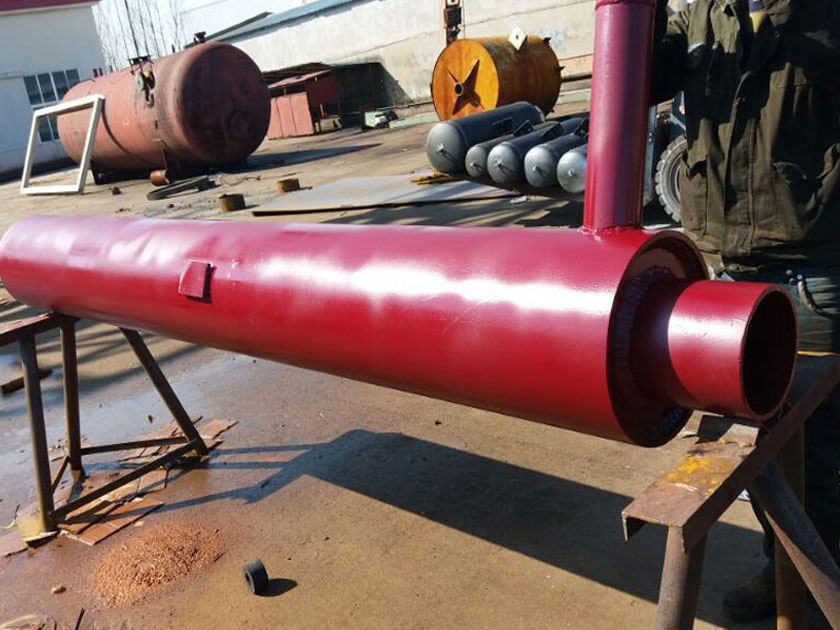

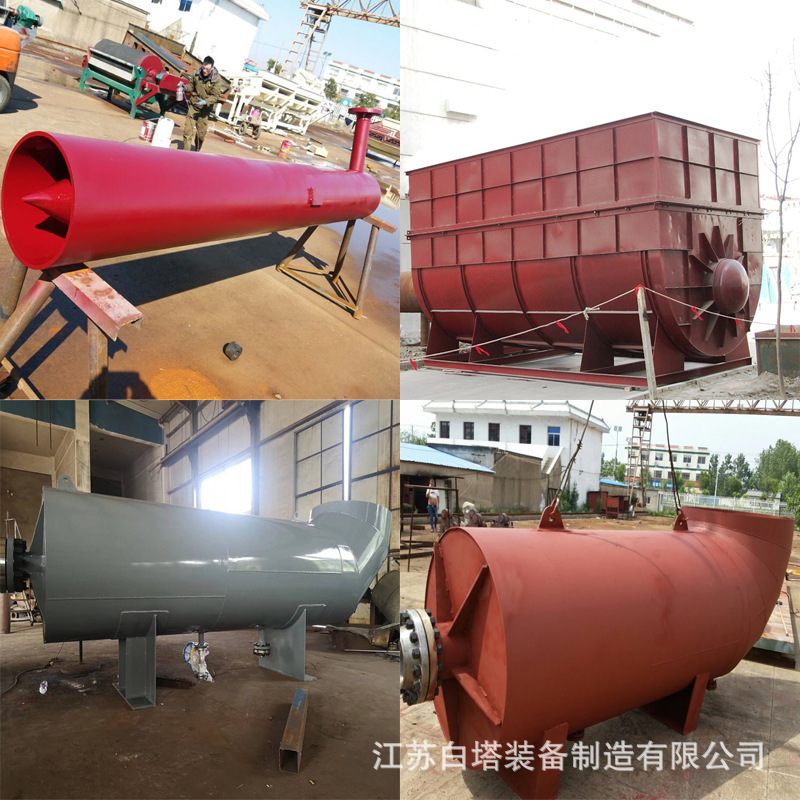

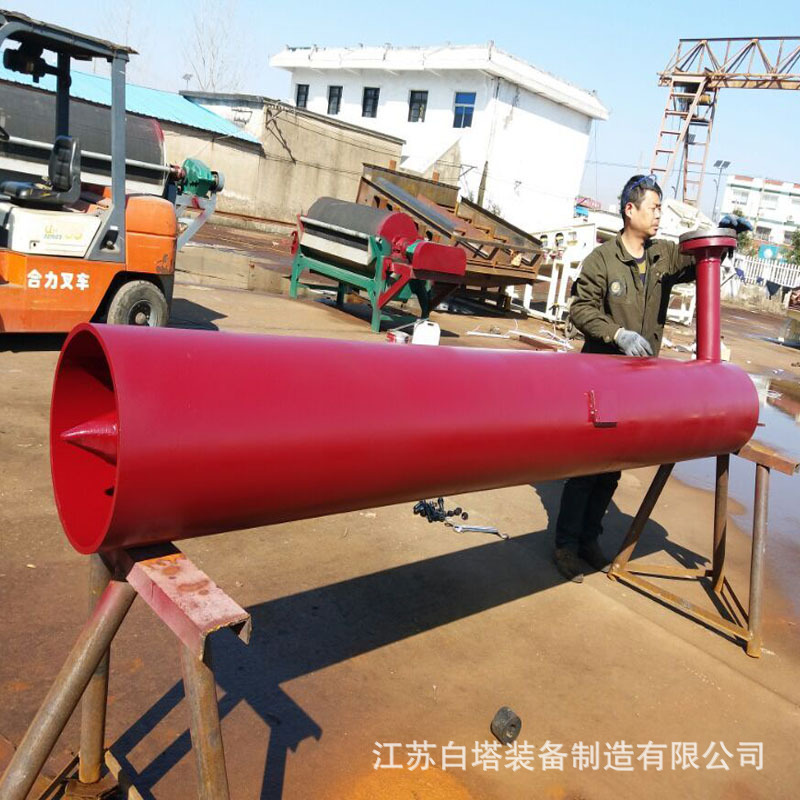

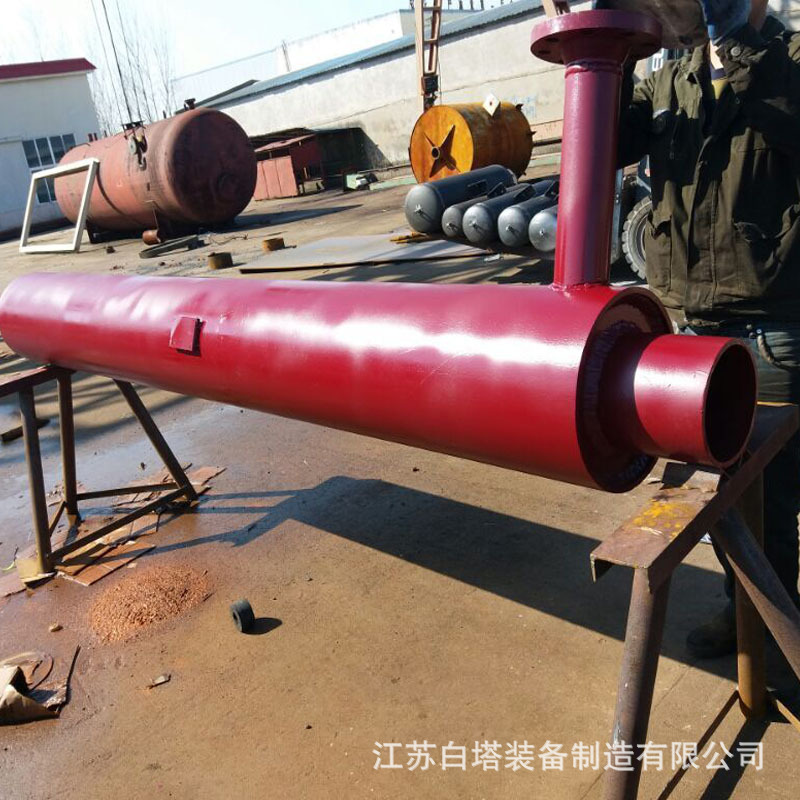

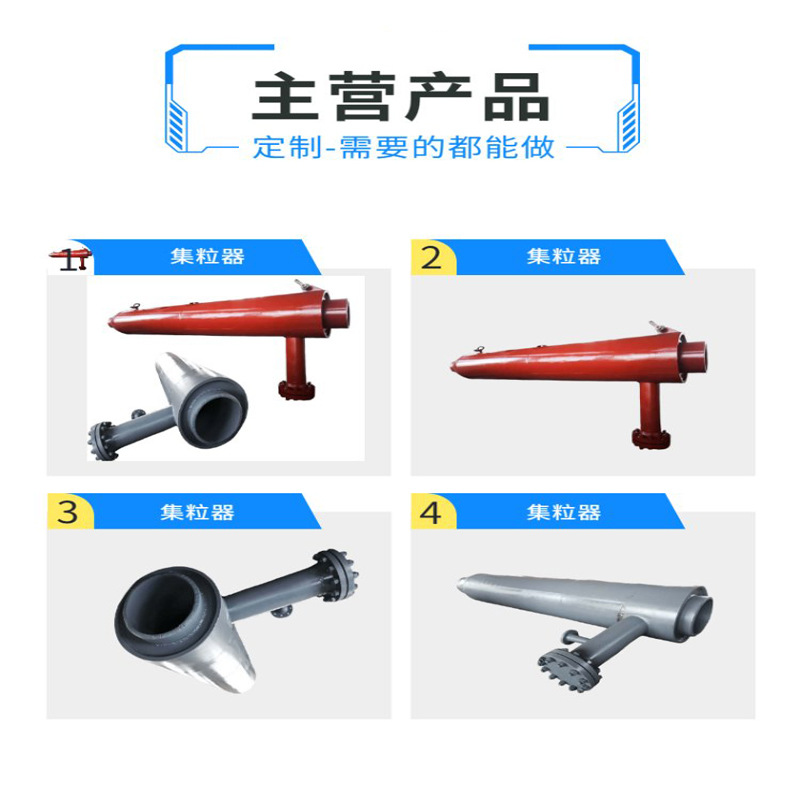

江苏白塔装备制造有限公司所做集粒器生产厂家,我们的集粒器与方形吹管消声器用途有点像,但是集粒器确实不同的设备用于电厂锅炉等设备管道吹管中用以清除管内杂物,所以又被称为集渣器。
集粒器工作原理:
1、集粒器,集渣器管段之间装配焊口应按“火力发电厂焊接技术规程”做必要无损检验。
2、***导向筋板周向均匀布置,且管段焊接需做保温处理。
3、集粒器多孔板孔眼直径为轴向开孔间距和周向开孔,孔眼错列排布,孔眼应打磨干净,不得残留铁屑等杂物。
4、集渣口的法兰及堵板保持严密不漏。
5、集粒器,集渣器出厂应提供设备监造检验所需的全部技术资料(包括材质、材质检验、焊接、热处理、加工质量、性能检验等质量证明文件及按压力容器检验的无损射线检验报告及证明)。
集粒器特点
收集杂物性能好,污物收集器的口径不小于DN200,集粒器污物收集器的出口处布置相同压力等级的法兰及法兰堵板,在投用时确保严密不漏。滤网孔径不大于12mm,并有足够大的收集杂物的空间,集粒器使用安全。

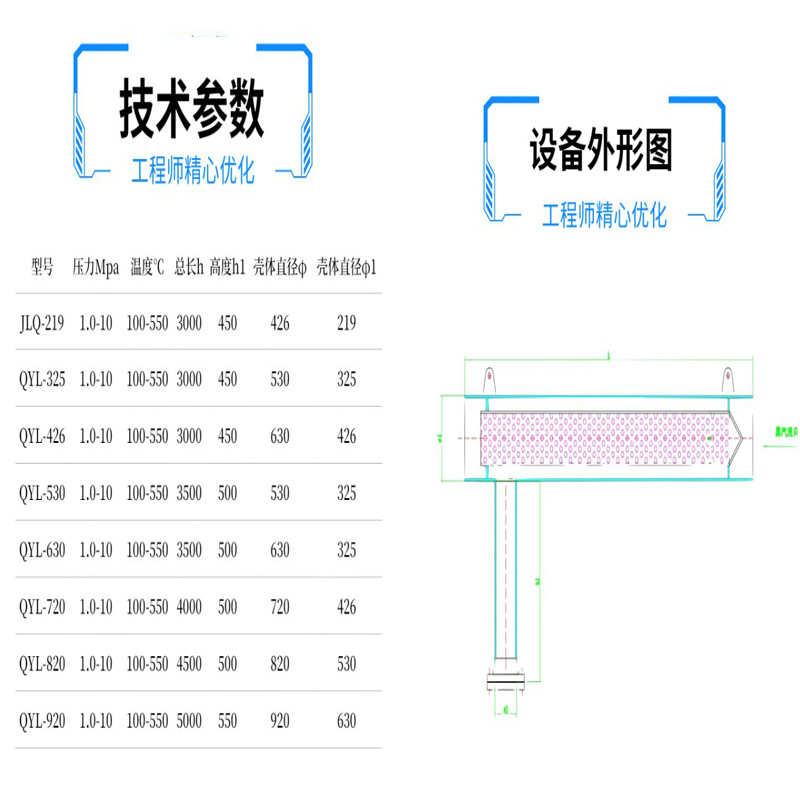

集粒器设计条件:
1.强度满足蒸汽参数要求,集粒器设计压力不小于3MPa、温度450℃。
2. 阻力小干0.1MPa。
3. 收集杂物性能好。集粒器滤网孔径不大于12mm,且主汽流不能直吹网孔,并有足够大的收集杂物的空间。
4.集粒器安装位量应尽可能装在再热器入口。
5. 集粒器的设计应具备结构紧凑合理、便于制作及安装等特点。
集粒器制造标准:
按《钢制压力容器标准》制作集粒器
检验按GB12349-94标准执行和集粒器《电力建设施工及验收技术规范》DCT5047-95中规定执行
按《火电机组启动蒸汽吹管手则》1998版执行
焊接工艺按集粒器《焊接工艺评定》执行
按《火电工程调整试运质量检验及评定标准》执行
按DT/L852-2004集粒器《锅炉启动调试手则》执行。
