蒸汽加热消声器,浸没式汽水混合加热器/水箱水池蒸汽消音器
HX蒸汽加热消声器相当于把蒸汽直接引入水中，但克服了噪声大、加热不稳定、冷热水分区等根本缺陷。1、静音、无振动采用内部旋流消声结构，噪声低于50dB，无振动2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失，热效率100%，高效节能；3、投资省：价格远低于壳管式换热器，在热水箱设置位置高时，可省却热水泵；4、重复加热：采用蒸汽加热时，汽水分开控制，反复加热水箱中的水，无需放干箱内余水5、安装维护简便外形尺寸小。安装使用

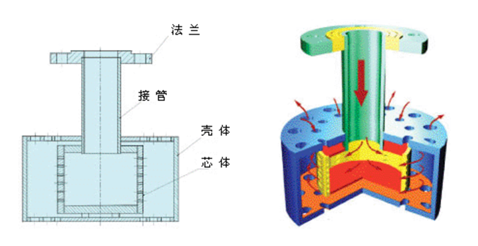

一、HJ浸没式汽水混合加热器工作原理
HJ浸没式汽水混合加热器采用全304不锈钢制造，芯体内部的喷嘴为细小斜孔，蒸汽通过喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，通过外壁上的斜向小孔进入加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动加热器周围的水流动，从而加热整个水箱中的水。
二、HJ浸没式汽水混合加热器外形尺寸
| 型号 | HJ-25 | HJ-32 | HJ-40 | HJ-50 | HJ-65 | HJ-80 | HJ-100 | |
| 外形参数 mm | A | 160 | 160 | 160 | 180 | 180 | 220 | 220 |
| B | 90 | 90 | 90 | 110 | 110 | 130 | 130 | |
| D | 159 | 159 | 159 | 219 | 219 | 219 | 219 | |
| d | 115 | 135 | 145 | 160 | 180 | 195 | 215 | |
| 重量 | kg | 5 | 5 | 6 | 9 | 10 | 12 | 13 |
三、HJ浸没式汽水混合加热器技术参数
| 项目 | HJ-25 | HJ-32 | HJ-40 | HJ-50 | HJ-65 | HJ-80 | HJ-100 | ||||||||
| 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | ||
| 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | ||
| kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | ||
| 蒸汽压力 | 0.1 | 136 | 1976 | 228 | 2999 | 354 | 4411 | 457 | 5833 | 541 | 6673 | 620 | 7689 | 860 | 10665 |
| 0.2 | 187 | 2651 | 301 | 3981 | 441 | 5367 | 581 | 6928 | 651 | 7981 | 725 | 9053 | 1153 | 14388 | |
| 0.3 | 242 | 3321 | 362 | 4676 | 517 | 6898 | 640 | 7913 | 753 | 9234 | 911 | 11418 | 1373 | 17216 | |
| 0.4 | 284 | 3671 | 413 | 5321 | 562 | 7101 | 708 | 8864 | 847 | 10281 | 977 | 12292 | 1525 | 19182 | |
备注：表中热水产量从15℃加热至65℃计。
四、HJ浸没式汽水混合加热器设计选型
HJ浸没式汽水混合加热器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台蒸汽喷射加热器。实际所需蒸汽耗量可参照以下公式：（①用于间断加热；②用于连续加热。）确定如下:
 | ...... |  |

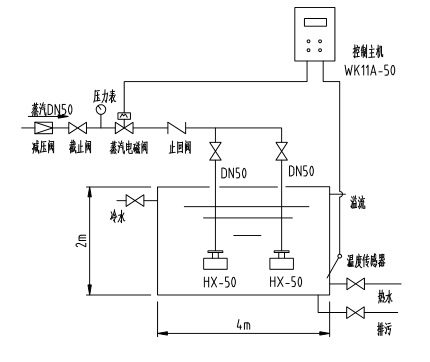

五、HJ浸入没汽水混合加热器安装使用
HJ浸没式加热器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。
1、单台蒸汽喷射加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；
2、蒸汽喷射加热器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；
3、引入水箱中的蒸汽管道应固定，不应有松动现象；
4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；
5、蒸汽管内若有杂质(新装管道，久用管道)，必须安装过滤器；
