【生产能力】：0-100L/min
一:取样冷却器概述
取样冷却器用于锅炉房或电厂内汽水化验取样冷却，即用于温度较高的液体和气体等介质换热。锅炉及热力系统中的水大都温度较高，而高水温不便于取样测定化验，所以在取样中应加以冷却，即把取样点的样品引进取样冷却器进行冷却 ，取样时一般要求保证流量在500-700mL/min时,样品温度由450°能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
二:取样冷却器结构特点

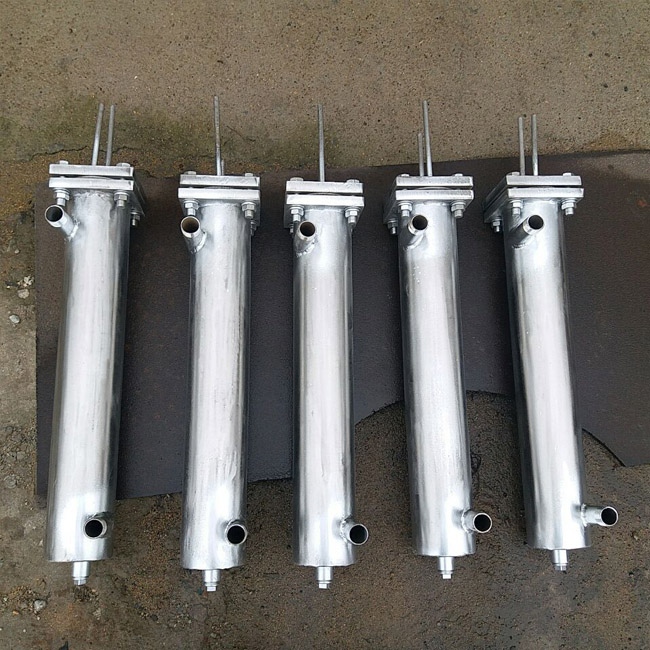

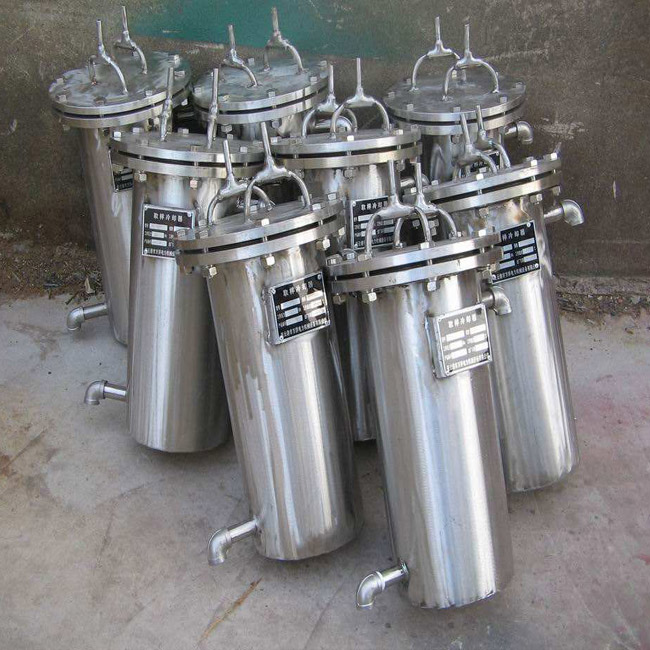

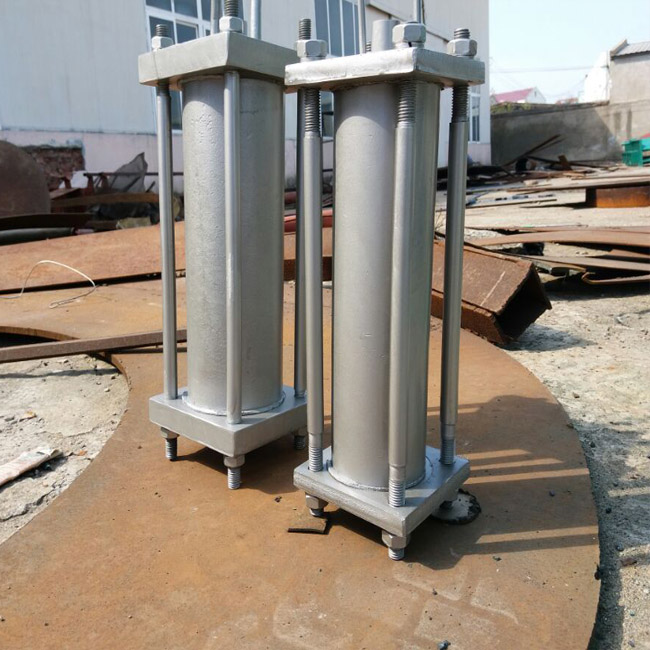

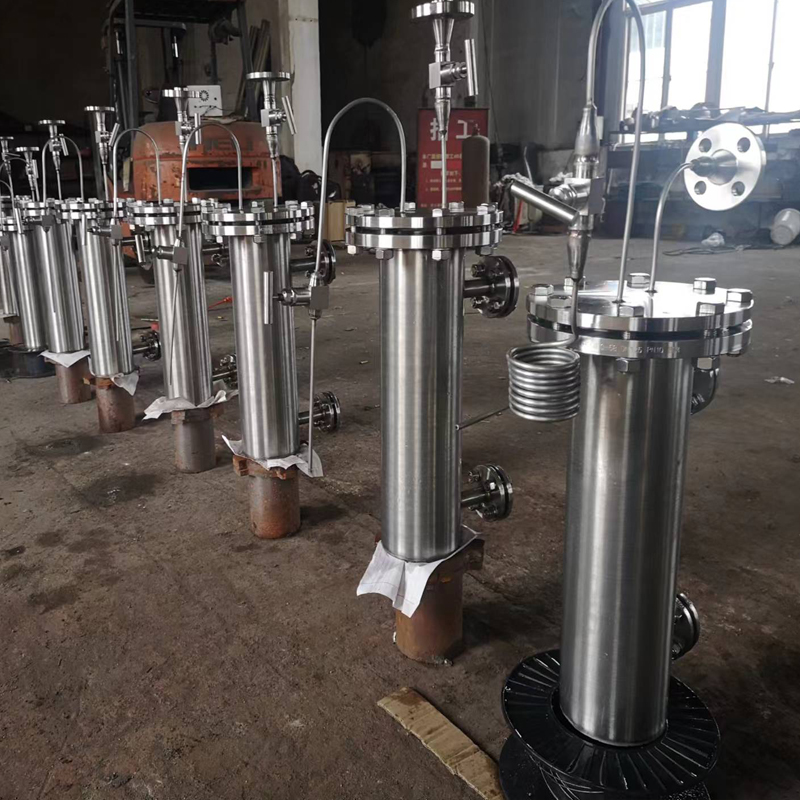

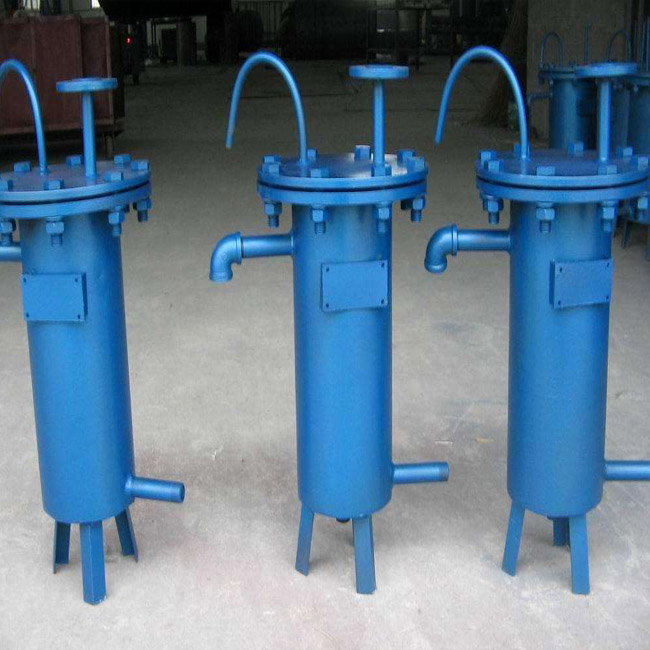

取样冷却器产品一般都是采用蛇形管表面冷却结构。取样的导管均采用不锈钢管,避免了样品在取样过程中被导管中的金属腐蚀产物污染。

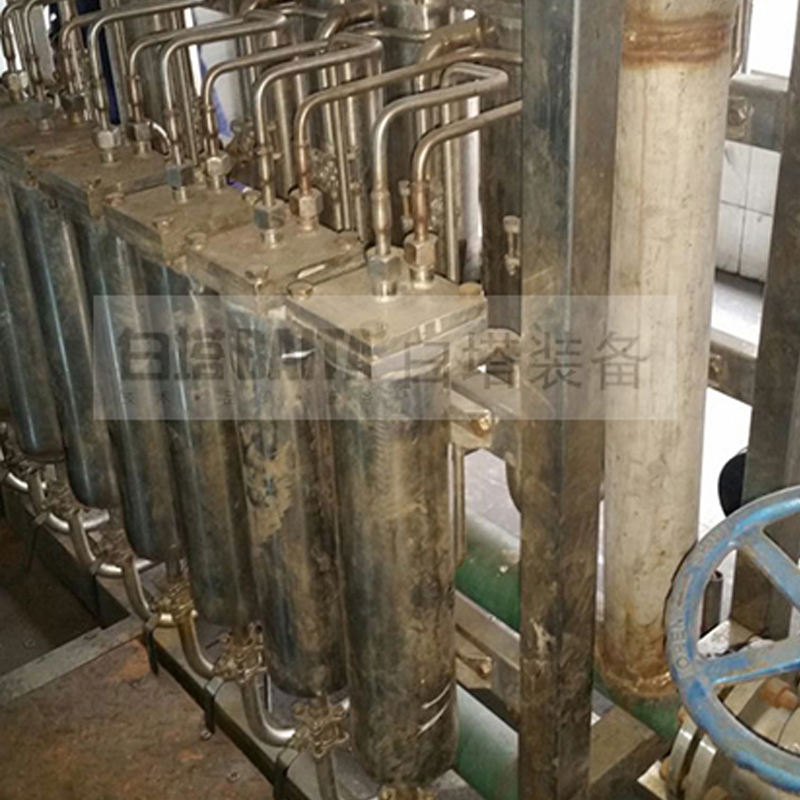

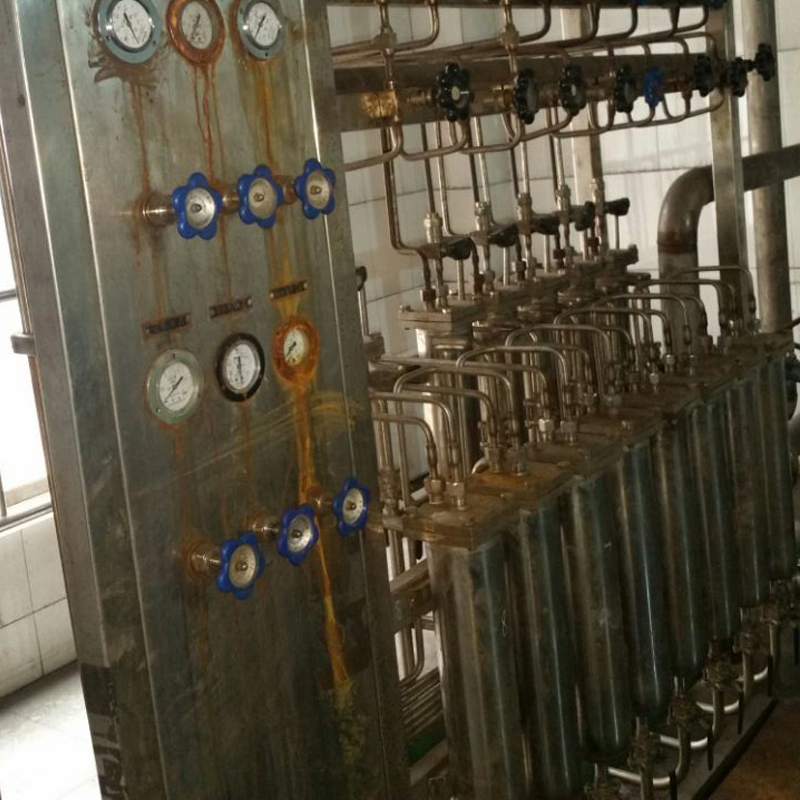

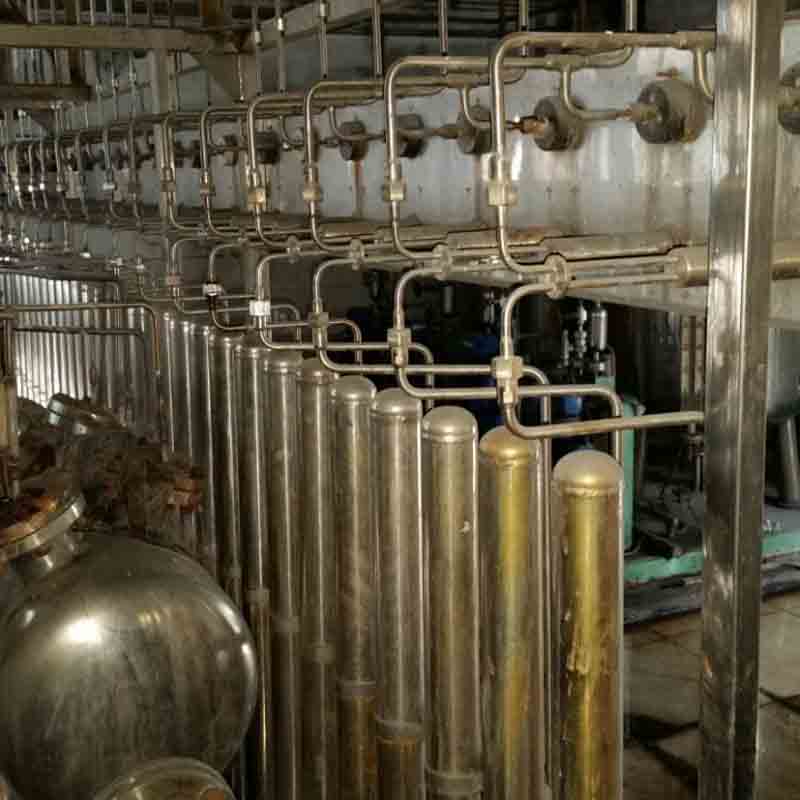

取样冷却器的型式有：单功能取样冷却器和组合型取样冷却器，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
三:取样冷却器订货说明
1：取样冷却器管程的工作压力与样品进口温度。
2：取样冷却器壳程的工作压力。
3：取样冷却器一般选型常为：QYL-159/0.30、QYL-219/0.40和QYL-273/0.50。
4：下表红色为取样冷却器推荐 常用配置。
材质选定 | 结构形式 | 接管 |
壳体材质选：碳钢20#和不锈钢304 | 单独型、组合型 | Ø10x1.5 、Ø12x2、Ø14x2、Ø16x3、Ø18x2、Ø18x3、Ø21x3 |
取样管选：不锈钢304和不锈钢316 | 是否含水槽支架 | 进汽口：法兰、焊接 进水口：法兰、螺纹 |
取样冷却器规格型号
规 格 型 号 | 管内压力 | 管内温度 | 冷却面积 | 取样管直径 |
QYL-133/0.23 | 0-10MPa | 0-380℃ | 0.23m2 | Ø10x1.5 |
QYL-159/0.30 | 0.30m2 | Ø12x2 Ø14x2 Ø16x3 Ø18x3 | ||
QYL-219/0.40 | 0.40m2 | |||
QYL-245/0.43 | 0.43m2 | |||
QYL-254/0.45 | 0.45m2 | |||
QYL-273/0.48 | 0.48m2 | |||
QYL-325/0.55 | 0.55m2 | |||
QYL-219/0.60 | 0-16MPa | 400-540℃ | 0.60m2 | Ø16x3 |
QYL-273/0.72 | 0.72m2 | Ø18x3
|
安装维护
1、安装前应对冷却器进行抽芯检查、清扫，抽芯时应注意保护密封面，将管束放置在专用的支承结构上，以避免损失换热管。 2、安装时应在冷却器的两端留有足够的空间来满足拆装、维修的需要。 3、应在不受力的状态下连接管线，避免强力装配。
4、冷却器不得在超过铭牌规定的条件下运行。
5、应经常对管、壳程介质的温度及压降进行监督，分析冷却器的泄露的结垢情况。
