ZPG/GPT型盘式真空过滤机简介

     ZPG/GPT型盘式真空过滤机是利用真空作为过滤动力，使浆体进行固液分离的设备，其主要由分配头、轴承、导料及卸料装置、滤盘、主轴、搅拌装置，槽体，给矿装置、搅拌传动、主轴传动，集中润滑系统等主要部件组成，吸收国内外机型的优点，针对金属矿物密度大，沉降速度快，粘度大进行了优化设计，具有结构坚固耐用、滤盘运转平稳、自动变速搅拌密封可靠、防止漏浆等优点，滤扇由高强度工程塑料制成，孔率大，高强度锦纶单厚丝滤布，表面光滑，卸饼率高且不易堵塞，使用寿命长，所有这些特点保证了金属矿物在脱水中获得优良脱水指标。

设备图片（发货）

     盘式真空过滤机是利用真空作为过滤动力，使浆体进行固液分离的设备。ZPG型盘式真空过滤机适合于铁精矿、有色金属精矿的脱水作业，也适合洗煤厂、非金属矿、化工和环保等领域的脱水作业。

    该机对脱水对象的要求如下：
    ①矿物粒度为200目至400目。
    ②矿浆浓度为35%-65%(金属矿物）或20%-40%（煤和其他轻质物料）。
    ③矿浆温度10℃-50℃。
    ④物料无腐蚀性（在处理腐蚀性物料时，需要进行特殊设计）。

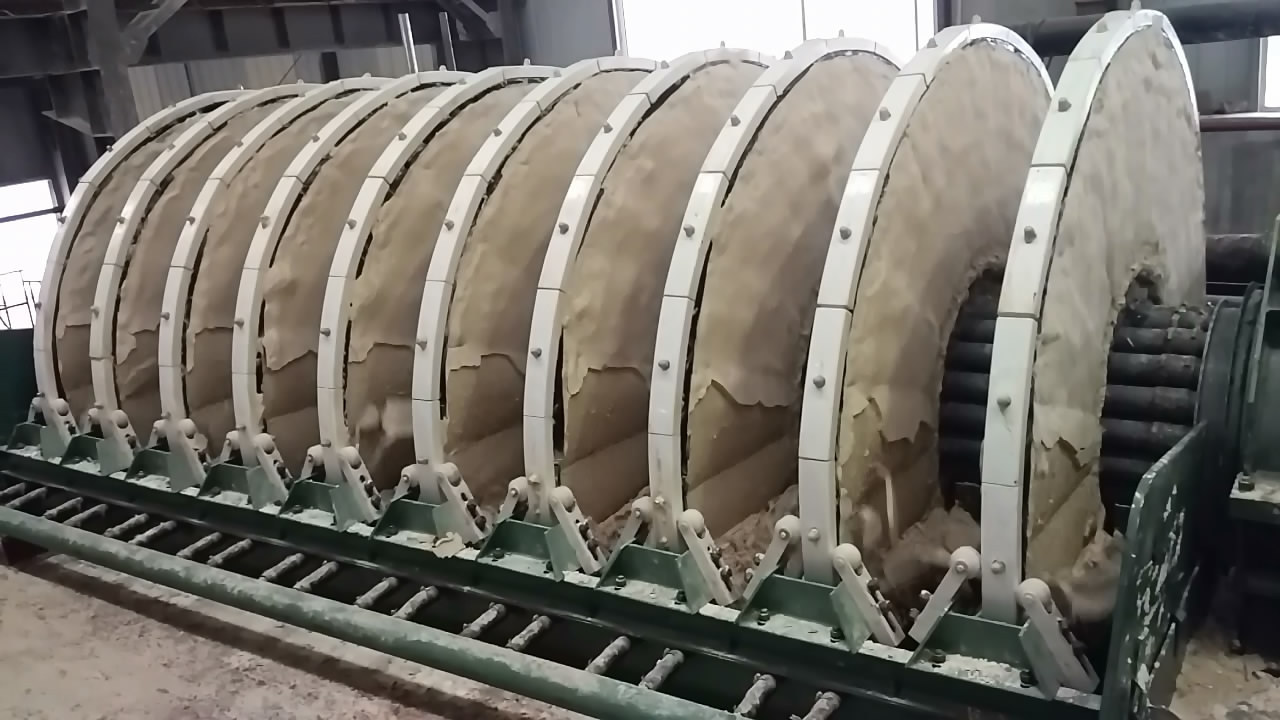

设备运行中

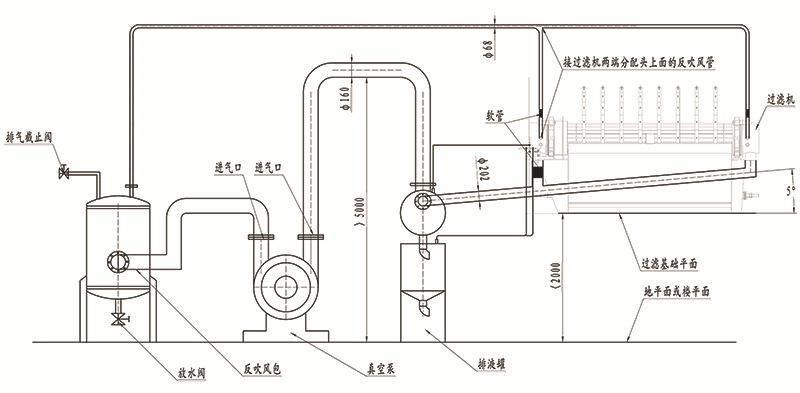

工作原理

    盘式真空过滤机是一种固液分离设备，过滤圆盘由调速电机通过减速器及开式齿轮传动来驱动，是指在装满矿浆的槽体中以一定的转速转动，当过滤圆盘的某一滤扇 处在过滤吸附区时，借助于真空泵的作用在过滤介质两侧形成压力差，使固体物料吸附在过滤介质（滤布）上并形成滤饼。而滤液则经滤液管及分配头排出。当这一 滤扇从矿浆液位中脱离而进入脱水区后，滤饼在真空的抽吸力作用下，水不断与滤饼分离，进一步从滤液管及分配头排出，滤饼因此而干燥。进入卸料区后，滤饼用 反吹风和刮刀自滤盘上卸下，落入排料槽，由集矿皮带运输机运走。整个作业过程连续不断地进行。

技术特点

1：新型的滤扇具有脱水孔分布均匀，孔率合理，强度大，使用寿命长，同时滤扇的有效面积大，提高了该机的处理能力；

2：主传动无极变速，依据物料的浓度及流量可任意调节，以达到理想的工作效果；

3：多点干油泵，集中多点自动润滑，保证设备正常运转；

2：主传动无极变速，依据物料的浓度及流量可任意调节，以达到理想的工作效果；

3：多点干油泵，集中多点自动润滑，保证设备正常运转；

4：采用20个18度弧形小块连续互扣将滤扇压住定位在一个平面内，使更换滤扇、滤布省时省力；

5：摩擦片采用特制耐磨鹏铸铁，刚柔相济密封效果好；

6：滤液管主轴头为高强度耐磨复合钢管，使其寿命更长；

7：搅拌轴端，采用橡胶盘根，水封四重组合密封，防止矿浆渗漏；

8：滤液管处于滤扇接口，采取磨具定位直接焊接，减少了漏气点；

9：新型的滤布清洗装置，保持了其良好的脱水效果；

10：分配头腹空容量大，提高了抽气率和滤液排放效果。

设备发货

技术参数

注： ① 2100mm盘径每盘5平方，3100mm盘径每盘12平方。

       ② 处理能力与物料性质、浓度、粒度、选矿工艺有关。

       ③ 以上表格仅供参考，产品可以接受定制。
