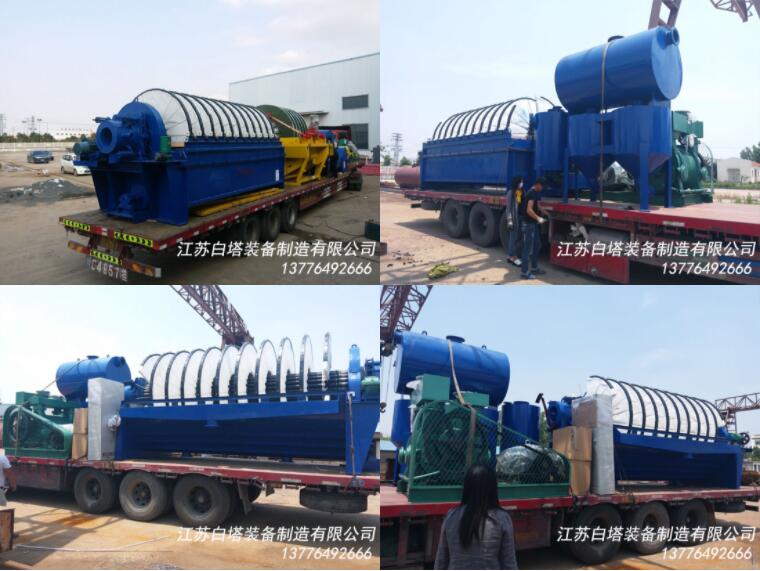

带卸料式转鼓真空过滤机

（1）工作原理   该机与刮刀卸料转鼓真空过滤机一样，由转鼓、分配头、料浆槽及搅拌器等组成，不同的是滤布不是固定在滤室上，而是可以移动的。滤布是一个无端的环形滤带，不与转鼓固定，依靠张紧力部分包裹在转鼓圆柱体的外表面；另一部分则在支承辊和导向辊的作用下脱离转鼓而脱离转鼓而引到外部，滤布在转鼓转动的带动下连续移动，在移动过程中有时覆在转鼓的表面，有时离开转鼓，进入卸料区和洗涤区，为了防止滤布在移动中发生跑偏而设置了滤布纠偏装置。过滤式，转鼓浸没在料浆槽中，在真空作用下，滤室表面的滤布拦截了料浆中的固体颗粒，而液体通过滤布进入滤室，经过连接管和分配头，进入滤液收集槽；同样随着转鼓的转动，滤饼不断增厚，最后离开料浆槽而进入洗涤区，经过洗涤区的滤饼随着滤带的移动而离开了转鼓表面后向卸料辊移动；在卸料辊处由于刮板的共同作用而使滤饼从滤布上脱落。然后滤布进入滤布洗涤区，此处可采用在滤布两侧的洗涤喷嘴对滤布进行喷淋洗涤，也可将滤布引人洗涤槽内对滤布进行喷淋和洗涮洗涤，实现滤布的再生，可有效防止滤布阻塞，提高设备的生产效率。
（2）主要部件   本设备主要有转鼓、分配头、料浆槽及搅拌器、连接管、传动系统、滤布导向辊、支撑辊、滤布清洗装置和滤布纠偏装置构成。由于转鼓、分配头等装置结构与刮刀卸料转鼓真空过滤机基本相同，故不再复述。
①卸料装置 卸料辊与刮刀相结合的卸料装置，但这种形式的卸料装置，对滤饼较薄且含有很多纤维时，或者物料本身很黏时，很难被刮刀有效清除。
②滤布洗涤装置 本机的最大特点是由于滤布可从转鼓上移开，从而可以实现对滤布的有效洗涤，对滤布进行清洗油两种装置：一种是采用高压喷嘴对滤布进行有效清洗；另一种是采用冲洗和刷辊相结合的方法。从洗涤效果看，可能后一种方法更加有效，但是它对滤布的磨损较为严重。
此外，为了防止移动中的滤布跑偏，这种机器均设有滤布纠偏装置。
③主要参数和适用范围  折带卸料式转鼓真空过滤机的主要参数和适用范围与刮刀卸料转鼓真空过滤机相同，但是由于折带卸料方法更适用于滤饼较难卸除的物料，因为滤带可以从转鼓上引出，从而在每完成一个循环即可得到较为完善的清洗，所以它特别适用于料浆含有较细的粒子、容易引起滤布阻塞的工作条件。但是在选择这种机型的时候，应当考虑由于滤带被引出转鼓进行清洗，从而增加了滤布洗涤系统和滤布纠偏系统，设备的造价将会提高，而且纠偏系统的存在，往往会增加设备的维修工作量。
